Koralin 9 KUA Flachgrubber

  • Aufgesattelter Flachgrubber in Arbeitsbreiten 6,60 und 8,40 m
  • Kombination aus Scheiben- und Zinkenelement
  • Ganzflächige Bodenbearbeitung von 2 - 12 cm Arbeitstiefe
Koralin 9 von LEMKEN Feldeinsatz
Koralin 9 von LEMKEN Feldeinsatz Luftbild
Koralin 9 von LEMKEN Feldeinsatz
Koralin 9 von LEMKEN Feldeinsatz Luftbild
Koralin 9 von LEMKEN Feldeinsatz

Ultraflach und ultraschonend

Die Landwirtschaft unterliegt einem ständigen Wandel und muss sich stetig neuen Herausforderungen anpassen. Die zunehmende Trockenheit macht den Böden zu schaffen und die Ressource Wasser wird zu einem noch kostbareren Gut. Hierfür bietet der aufgesattelte Flachgrubber Koralin KUA mit vorlaufendem Scheibenelement eine vielseitige Lösung für die schonende Bewirtschaftung landwirtschaftlicher Flächen. So schützen Sie Ihren Boden und können sich nach der Arbeit über ein perfektes Ergebnis freuen.

Unter der Bezeichnung Koralin 9 K ist auch ein angebauter Flachgrubber ohne Scheibenelement verfügbar.

Vorteile des Flachgrubbers Koralin 9 KUA

  • Kombiniert die Vorteile von Scheibenegge und Grubber
  • Ideal für ganzflächige flache Bodenbearbeitung
  • Einsatz auch ohne Walze und mit vierreihigem Striegel
  • Fördert die Wasserhaltefähigkeit des Bodens

Die Highlights des Koralin 9 KUA

LEMKEN Koralin Details

Die Scheibeneinheit bereitet optimal vor

Tausendfach bewährt beim Einsatz der Kurzscheibenegge Heliodor haben sich die zweireihigen Hohlscheibenfelder. Die vertikal arbeitenden, vorlaufenden Scheibeneinheiten schneiden die organische Masse und den  Boden zum sicheren Eindringen der nachfolgenden DeltaCut-Schare auch bei harten und trockenen Bodenbedingungen. Mit einem Durchmesser von 510 Millimetern erzeugen sie ein raues Unterbodenprofil und beugen so der Sohlenbildung durch die Schare vor.

Koralin 9 von LEMKEN Feldeinsatz

Zur präzisen Tiefenführung ist jede Scheibe einzeln mit Blattfedern am Rahmen befestigt. Anders als die häufig verwendeten Gummipuffer garantieren die Blattfedern eine deutlich größere Spurstabilität der Scheiben während der Arbeit. Zudem dienen sie als automatische Überlastsicherung.

Koralin 9 von LEMKEN Feldeinsatz Detailaufnahme

Die hochwertigen Axial-Schrägkugellager (grün) gewährleisten eine dauerhaft einwandfreie Funktion der Scheiben. Die Lager sind vollständig gekapselt, sodass kein Schmutz eindringen kann. Ein zusätzlicher Labyrinth-Dichtring (rot) schließt das Lager nochmals von außen ab. Die abschließende stabile Stahlkappe (gelb) verhindert, dass aufgewickelter Draht oder Bindegarn die Dichtung zerstört.

LEMKEN Koralin Scheibenlagerung Seitenansicht

Das Zinkenfeld arbeitet ultraflach

Eine perfekte Symbiose entsteht durch das Zusammenspiel von Scheiben- und Zinkenfeld. Die horizontal arbeitenden Zinken schneiden Wurzelunkräuter und aufgelaufene Pflanzen flach und lockern den Boden mit einer sehr geringen Intensität. Zusammen mit der dadurch entstehenden Unterbrechung der Kapillarwirkung kann der Wasserhaushalt nachhaltig geschont werden. Durch die seitenstabile Führung der Zinken ist dies auch in Hanglagen ganzflächig möglich.

Koralin 9 Zinkenfeld von LEMKEN

Nur die oberste Bodenschicht wird mit dem Koralin 9 bearbeitet. Dort werden die Wurzeln von Unkräutern, Zwischenfrüchten und aufgelaufenem Getreide zuverlässig unterschnitten.

Koralin 9 von LEMKEN flache Bearbeitung

Die Hartmetallbeschichtung der DeltaCut-Schare macht eine dreifach längere Standzeit mit geringem Verschleiß möglich. Durch die Vorarbeit der Scheiben dringen die 38 Zentimeter langen Schare leicht in den Boden ein und können nun flach und verstopfungsfrei arbeiten.


Koralin 9 von LEMKEN Deltacut Schar

Perfektes Zusammenspiel

Um ein verstopfungsfreies Arbeiten zu gewährleisten, müssen Scheiben und Zinken perfekt aufeinander abgestimmt sein. Eine Scheibe arbeitet direkt vor der jeweiligen Scharspitze, zwei Scheiben arbeiten vor dem Scharflügel.

LEMKEN Koralin Anordnung
LEMKEN Koralin

Das Multitalent

Der Koralin 9 KUA ist flexibel einsetzbar und arbeitet durch die Kombination aus Scheiben und Zinken besonders materialschonend. Er trägt durch seine flache schneidende Arbeit in allen Einsatzbereichen zur Schonung des Wasserhaushalts bei.

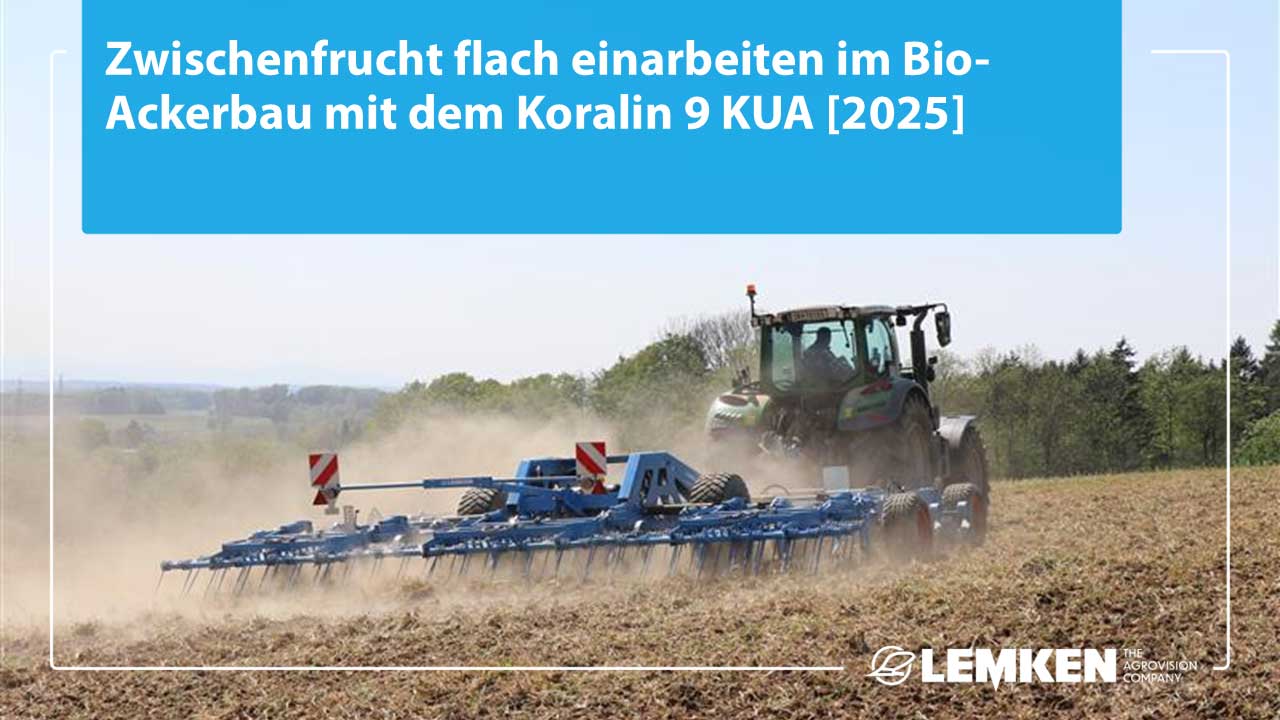

Der Anbau von Zwischenfrüchten bringt Leben in den Boden und kann vor allem in erosionsgefährdeten Gebieten die Bodenerosion durch Wasser und Wind wirksam reduzieren.

Die flache Bearbeitung mit dem Koralin 9 unterschneidet die Zwischenfrüchte zuverlässig. Da sie nun kein weiteres Wasser aus dem Boden ziehen, können die Kapillare und damit die nötige Bodenfeuchte erhalten werden.

Einarbeitung Zwischenfrucht Koralin 9 von LEMKEN

Direkt nach der Ernte müssen die Vorbereitungen für die optimale Entwicklung der Folgekultur geschaffen werden. Der Koralin schneidet die Stoppeln ganzflächig vertikal und horizontal, um den raschen mikrobiellen Abbau zu ermöglichen. Gleichzeitig mischt er die Ernterückstände sehr flach ein.

Dadurch werden Unkrautsamen und Ausfallgetreide zum gleichmäßigen Auflaufen angeregt und die Verdunstung wird verringert. Für die Folgefrüchte kann so Bodenwasser gespart werden.

Stoppelbearbeitung Koralin 9 von LEMKEN

Aufgelaufenes Ausfallgetreide und Ausfallraps werden flach unterschnitten und zum Vertrocknen an der Oberfläche abgelegt, die natürliche Rotte wird bestmöglich unterstützt.

Die Wasserkapillare werden dicht unter der Bodenoberfläche unterbrochen, um den kapillaren Aufstieg zu verhindern.

Stoppelbearbeitung Koralin 9 von LEMKEN

Die optimale Arbeitstiefe

Um die Verdunstung gering zu halten arbeitet man mit dem Koralin 9 KUA so flach wie möglich. Die nötige Arbeitstiefe lässt sich einfach und präzise hydraulisch einstellen.

Die DeltaCut-Schare werden hydraulisch verstellt. Erforderlich hierfür ist ein doppelt wirkendes Steuergerät.

Ein Master-Slave-System verbindet die Hydraulikzylinder:

  1. der vorderen Tiefenführungsräder
  2. des Aufsattelfahrwerks
  3. und der seitlichen Stützräder

Hierdurch lässt sich der Koralin parallel zum Boden verstellen und die Einstellzeiten werden wesentlich verkürzt. Die Seitenteile können nach oben oder unten ausweichen, um auch auf unebenen Feldern eine exakte Tiefenführung zu gewährleisten. Die Tiefenführung über die Räder macht auch das Fahren ohne nachlaufende Walze möglich.

LEMKEN Koralin Arbeitstiefe der Zinken

Die Arbeitstiefe der Hohlscheiben lässt sich unabhängig von der Arbeitstiefe der Zinken zwischen 0 und 10 Zentimetern verstellen. Auch dies erfolgt mithilfe des doppelt wirkenden Steuergeräts. Dabei verdreht der Hydraulikzylinder das Vierkantrohr samt Blattfedern und ändert so die Arbeitstiefe. Durch die gut lesbare Skala wird die Einstellung vereinfacht. Die Scheiben können sowohl flacher als auch tiefer arbeiten als die Zinken, um die Perforation des Bodens zu verbessern und ihn gegen Erosion zu schützen.

Koralin 9 von LEMKEN Arbeitstiefe Scheiben

Sicherheit ist Trumpf

Anders als Federzinken arbeiten die DeltaCut-Schare des Koralin 9 superstabil, ganzflächig und aufgrund der großen Strichabstände von 30 cm nahezu verstopfungsfrei. Die Überlastsicherung mit Spiralfederelementen ohne Schmiernippel reduziert die erforderliche Wartung und garantiert eine lange Lebensdauer. Mit einer Auslösekraft von ca. 250 Kilogramm ist ein sicheres Arbeiten auch auf steinigen Böden möglich.

Koralin 9 von LEMKEN Überlastsicherung

Um die Achslasten des Koralin 9 abzufangen, ist der Grubber mit einer Druckluftbremsanlage ausgestattet. An der BPW Starrachse befinden sich Federspeicherbremszylinder. Zum Lösen der Bremse befindet sich ein Taster in Fahrtrichtung links oberhalb des Aufsattelrades.

Koralin 9 von LEMKEN Druckluft

Für einen schnellen und sicheren Einsatz muss die Transportfähigkeit auf der Straße gewährleistet sein. Mit einer Transporthöhe von 4,0 Metern und einer Transportbreite von 3,0 Metern je nach Ausführung lässt sich der Koralin 9 leicht transportieren und hält alle Vorgaben ein.

Koralin 9 von LEMKEN Straßentransport
LEMKEN Koralin 9 im Feldeinsatz

Und was passiert hinter den Zinken?

Auch hinter dem Zinkenfeld ist die Arbeit des Koralin 9 KUA noch nicht vorbei. Für die Rückverfestigung und eine optimale Krümelwirkung können Sie für den richtigen Bodenschluss zwischen vier verschiedenen Nachlaufwalzen aus dem LEMKEN Walzenprogramm wählen. Die Walzen können um einen Nachlaufstriegel ergänzt werden. So gewährleisten sie das zuverlässige Auflaufen des Ausfallgetreides.

Eine perfekte Strohverteilung und eine verbesserte Krümelung des Bodens erreicht man mit dem vierreihigen, hydraulisch verstellbaren Striegel.

Die Flachstabwalze D 400 zeichnet sich durch eine hohe Krümelintensität aus und eignet sich damit optimal für den Einsatz auf schweren Böden.

Koralin 9 von LEMKEN Flachstabwalze Grafik

Die Flexringwalze FRW 540 produziert einen Erdschleier für die Bedeckung organischer Masse.

Koralin 9 von LEMKEN Flexringwalze Grafik

Doppelwalze DRF 400/400 ist der Allrounder und folgt jeglicher Feldkultur durch den integrierten Pendelausgleich.

Koralin 9 von LEMKEN Doppelwalze Grafik

Die Doppel-Rohrstabwalze sorgt für eine gute Krümelung, Einebnung und Rückverfestigung und hat eine hohe Tragfähigkeit auf leichten Böden.

LEMKEN Koralin Walze

Der einreihiger Nachlaufstriegel zum Einsatz nach allen Walzen schafft optimale Keimbedingungen für Ausfallgetreide und Unkrautsamen.

Koralin 9 mit Nachlaufstriegel von LEMKEN

Der vierreihige, hydraulisch verstellbare Striegel holt Pflanzenrückstände und Unkraut an die Oberfläche und verteilt sie als gleichmäßige Auflage über die Fläche, wo sie dann anschließend vertrocknen.

Koralin 9 mit vierreihigem Striegel von LEMKEN

Wählen Sie eine Variante

Technische Daten

Koralin 9 660 KUA Koralin 9 840 KUA
Arbeitsbreite (cm) 660 840
Traktorleistung PS von - bis 231-330 294-420
Gewicht (kg) 7.029 8.495
Zinken 22 28
Scheiben 43 55
Scheibendurchmesser (mm) 510 510
Balkenabstand Scheiben (cm) 90 90
Rahmenhöhe Zinken (cm) 57 57
Transportbreite (m) 3 3
Transporthöhe (m) 3,40 4

Grundausrüstung

  • Transport-Aufsatteleinrichtung
  • Achse mit Radgröße 385/65-22.5
  • Hydraulische Deichsel mit Unterlenkeranschluss Kat. 3N=L2 Z3 (wahlweise mit Zugöse [Kat. 3=Ø 46 mm, 4=Ø 58 mm, 5=Ø 79 mm] oder Zugöse und Kugelgelenk [Kat. 3=Ø 42 mm, 4=Ø 51 mm, 5=Ø 71 mm] oder Zugkugelkupplung [K 80, K 110])
  • Gänsefußschare 380 mm
  • Nivellierzinken
  • Rahmenhöhe 57 cm
  • Hydraulische Tiefeneinstellung
  • Vorlaufendes Scheibenelement mit gezackten
  • Hohlscheiben 510 x 5 mm zweireihig
  • Tasträder 3 x 340/55-16, 770 x 340 mm (vorne beidseitig und in der Deichsel) + 2 x 10.0/75-15.3, 770 x 270 mm (hinten beidseitig)

Die Verfügbarkeit und Grundausrüstung der Maschine kann je nach Land abweichen. Bitte kontaktieren Sie Ihren Händler.
