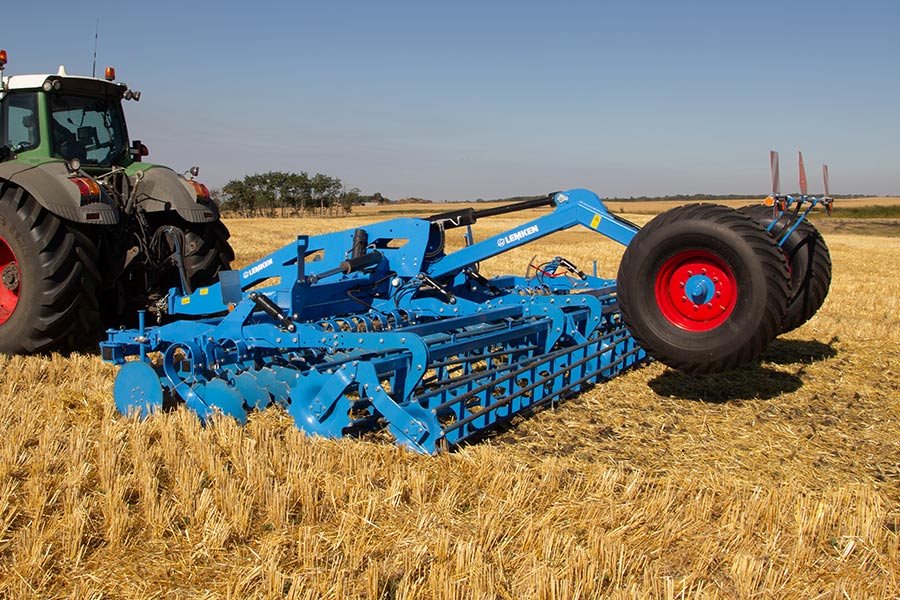

Heliodor 9
- Arbeitsbreite von 2 m bis 16 m
- Traktoren zwischen 50 - 640 PS | 37 - 471 kW
- Arbeitstiefe bis 12 cm
Kompakt, vielseitig und leichtzügig
Die kompakte Kurzscheibenegge Heliodor kann zur flachen Stoppelbearbeitung auf leichten und mittleren Böden oder zur Saatbettbereitung eingesetzt werden. Ihr geringes Gewicht erlaubt hohe Arbeitsgeschwindigkeiten bei niedrigem Leistungsbedarf und damit eine schlagkräftige Bestellung. Der Heliodor ist in Arbeitsbreiten von 3 - 16 Meter verfügbar und vielfältig zur Aussaat, Zwischenfruchtsaat oder Gülleausbringung kombinierbar.
Kontaktieren Sie Ihren Vertriebspartner!Der Heliodor im Überblick
Die Highlights des Heliodor 9
Rahmen und Scheiben
Der Heliodor arbeitet mit 2 Reihen gezackter Hohlscheiben mit 510 mm Durchmesser:
- Strichabstand: 12,5 cm
- Balkenabstand: 70 oder 95 cm
- Rahmenhöhe: 54,5 cm
- Arbeitstiefe: bis 12 cm
Die kurze und kompakte Konstruktion mit günstiger Schwerpunktlage ermöglicht den Einsatz von leichteren Traktoren mit geringerer Hubkraft. Daher ist der Heliodor in angebauten Versionen bis 7 m Arbeitsbreite verfügbar. Aufgesattelte Varianten sind von 4- 7 m Breite erhältlich und angehängte Modelle von 8 -16 m.
So wirken die Scheiben des Heliodor
-
Zur präzisen Tiefenführung ist jede Scheibe einzeln mit Blattfedern am Rahmen befestigt. Im Gegensatz zu Gummipuffern garantieren sie eine deutlich größere Spurstabilität der Scheiben während der Arbeit.
-
Die Scheiben dienen gleichzeitig als automatische Überlastsicherung. Für eine Einebnung lässt sich die Arbeitstiefe der Scheiben im Bereich der Traktorspur separat einstellen.
-
Für ein gutes Einzugsverhalten sorgen der Schnittwinkel von 10,5 ° zum Boden und ...
-
16,5 ° zur Fahrtrichtung.
-
Die hochwertigen wartungsfreien Axial-Schrägkugellager (grün) gewährleisten eine dauerhaft einwandfreie Funktion der Scheiben. Die Lager sind vollständig gekapselt, sodass kein Schmutz eindringen kann. Ein zusätzlicher Labyrinth-Dichtring (rot) schließt das Lager nochmals von außen ab. Die abschließende stabile Stahlkappe (gelb) verhindert, dass aufgewickelter Draht oder Bindegarn die Dichtung zerstört.
Arbeiten ohne Verstopfen
Die offene Bauweise des Heliodor Rahmens mit großen Freiräumen vermeidet Verstopfungen.
Bestens angepasst
Die Scheibenfelder des Heliodor sind ab Arbeitsbreiten von 5 Metern pendelnd unter dem Rahmen befestigt. Unabhängig vom Fahrwerk bewirkt die pendelnde Aufhängung einen ruhigen Lauf und eine an die Feldkontur angepasste Tiefenführung. Zuätzlich haben Sie weitere Möglichkeiten die Kurzscheibenegge an Ihre Bedingungen anzupassen
Die nachlaufende Walze aus dem breiten Walzensortiment sorgt für die passende Rückverfestigung und die präziser Tiefenführung. In der Grundausstattung wird die Arbeitstiefe der Walze einfach und bequem über eine Lochleiste mit Steckstiften eingestellt. Noch komfortabler lässt sich die Tiefe hydraulischen Arbeitstiefeneinstellung anpassen. Dabei verstellen Sie die Tiefe bequem und schnell während der Fahrt von der Kabine aus.
Vielfache Verstellmöglichkeiten erleichtern die schnelle Anpassung des stabilen Dreipunktturms an unterschiedliche Traktoren. Zusatzgewichte bis zu 400 Kilogramm bei starren Geräten und bis zu 500 Kilogramm bei klappbaren Varianten können in den Dreipunktturm integriert werden. Sie gewährleisten einen guten Einzug in harte Böden. Für eine schnelle und einfache Verbindung zwischen Traktor und Kurzscheibenegge kann der Heliodor auch mit einer Quick Hitch Kat. 3 oder 4 N ausgerüstet werden.
Optional können 150 mm breite, federnde Planierzinken vor oder hinter den Hohlscheiben eingesetzt werden. Sie sorgen, ganz besonders nach einer Pflugfurche, für eine optimale Einebnung des Saatbetts.Der Anstellwinkel der Planierzinken ist bequem vom Traktorsitz aus hydraulisch einstellbar.
Für ein exaktes Anschlussfahren sind optional Begrenzungsscheiben erhältlich. Sie lassen sich mittels Bolzen einfach verstellen und somit schnell an die jeweiligen Einsatzbedingungen anpassen.
Gut kombiniert
Die Kurzscheibenegge Heliodor lässt sich vielseitig kombinieren, mit Drillmaschinen zur Aussaat, zur Zwischenfruchtsaat oder zur Ausbringung von Gülle.
Starke Gespanne für die Aussaat
Alle angebauen und aufgesattelten pneumatischen Drillmaschinen bis 6 m Arbeitsbreite lassen sich mit dem Heliodor zur Saatbettbereitung kombinieren. Für die aufgesattelten Versionen ist dazu eine Kombinations-Aufsatteleinrichtung erforderlich.
Perfekte Gülle-Ausbringung
Die Heliodor setzt in Kombination mit dem Gülle-Kit (DosiMat DMX-Exaktverteiler von Vogelsang) neue Maßstäbe. Gemeinsam sorgen sie hinter dem Güllefass für effiziente Arbeitsabläufe, optimale Nährstoffausnutzung und hohe Schlagkraft.
Schnell zur Zwischenfrucht
Die Zwischenfruchtsämaschine SeedHub lässt sich unkompliziert auf den Heliodor aufbauen. So kann schon während der Stoppelbearbeitung die Zwischenfrucht ausgebracht und damit Arbeitszeit und Kosten eingespart werden.
Wählen Sie eine Variante
- K = Klappbar
- KA = Klappbar, aufgesattelt
Technische Daten
| Heliodor 9/200 | Heliodor 9/250 | Heliodor 9/300 | Heliodor 9/350 | Heliodor 9/400 | |
|---|---|---|---|---|---|
| Arbeitsbreite (cm) | 200 | 250 | 300 | 350 | 400 |
| Traktorleistung PS ab | 50 - 80 | 63 - 100 | 75 - 120 | 88 - 140 | 100 - 160 |
| Traktorleistung KW ab | 37 - 59 | 46 - 74 | 55 - 88 | 65 - 103 | 74 - 118 |
| Gewicht (kg) | 570 | 712 | 852 | 968 | 1084 |
| Artikel-Nr. | 722 3240 | 722 3241 | 722 3242 | 722 3243 | 722 3244 |
| Scheiben | 16 | 20 | 24 | 28 | 32 |
| Scheibendurchmesser (mm) | 510 | 510 | 510 | 510 | 510 |
Grundausrüstung
- Ohne Walze
- Unterlenkeranschluss 2 m - 2,5 m: Kat. 2 (wahlweise Kat. 3N=L2 Z3) 3 m - 4 m: Kat. 3N=L2 Z3 (wahlweise Kat. 3)
- Vierkantprofilrahmen 120 x 120 mm
- Gezackte Hohlscheiben 510 x 5 mm zweireihig
Die Verfügbarkeit und Grundausrüstung der Maschine kann je nach Land abweichen. Bitte kontaktieren Sie Ihren Händler.
