Diamant 16
- Von 5 bis 9 Furchen
- Traktoren ab 110 kW | 150 PS
- Vierkantprofilrahmen 160 x 160 x 10 mm
Der Aufsattelpflug für hohe Anforderungen
Die Herausforderungen für moderne Aufsatteldrehpflüge werden durch ständig wachsende landwirtschaftliche Betriebe und wechselnde Bedingungen immer größer. Der Diamant 16 ist in 5- bis 9-furchiger Ausführung erhältlich und verfügt über einen Vierkantprofilrahmen mit 160 x 160 x 10 mm.
Diamant 16: Einfache Handhabung & hohe Wirtschaftlichkeit
- Besonders manövrierfähig durch passiv-mechanische Lenkung
- Perfektes Zusammenspiel von Lenkung und innerhalb der Arbeitsbreite liegenden Radposition
- Grenzlandpflügen trotz großer Arbeitsbreiten
- Keine Hindernisse durch Zäune, Gräben und Feldgrenzen
- Bearbeitung aller Ackerflächen
- Verlagerung des Geräteschwerpunkts in das Kurveninnere ermöglicht automatische passiv-mechanische Lenkung des Aufsattelrads
- Zügiges Wenden auf schmalen Vorgewenden
Überblick - Diamant 16

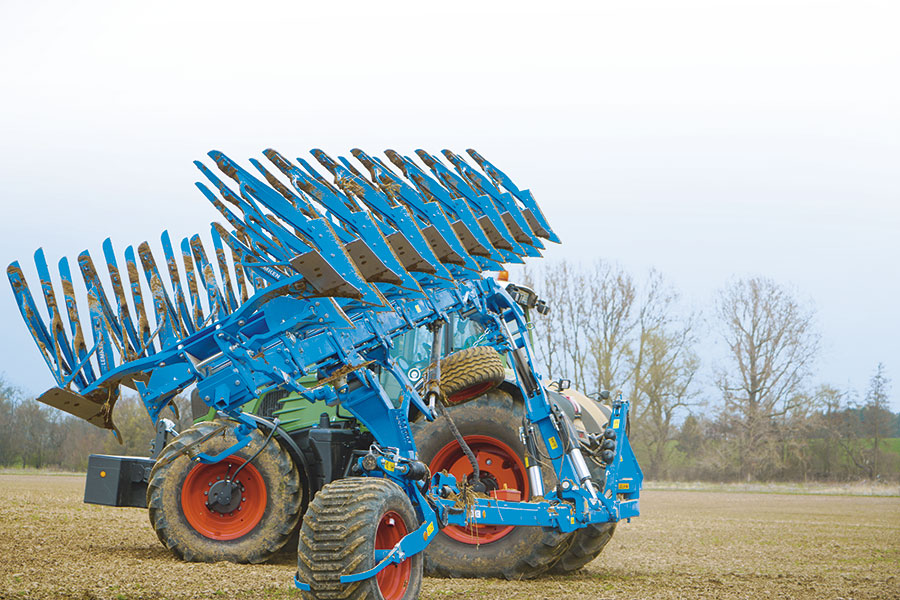

Lenkung
Der Diamant 16 ist dank seiner passiv-mechanischen Lenkung im Zusammenspiel mit seiner innerhalb der Arbeitsbreite liegenden Radposition besonders manövrierfähig. Durch die Verlagerung des Geräteschwerpunkts in das Kurveninnere wird das Aufsattelrad automatisch passiv-mechanisch gelenkt, wodurch er sich unter anderem auf schmalen Vorgewenden zügig wenden lässt.

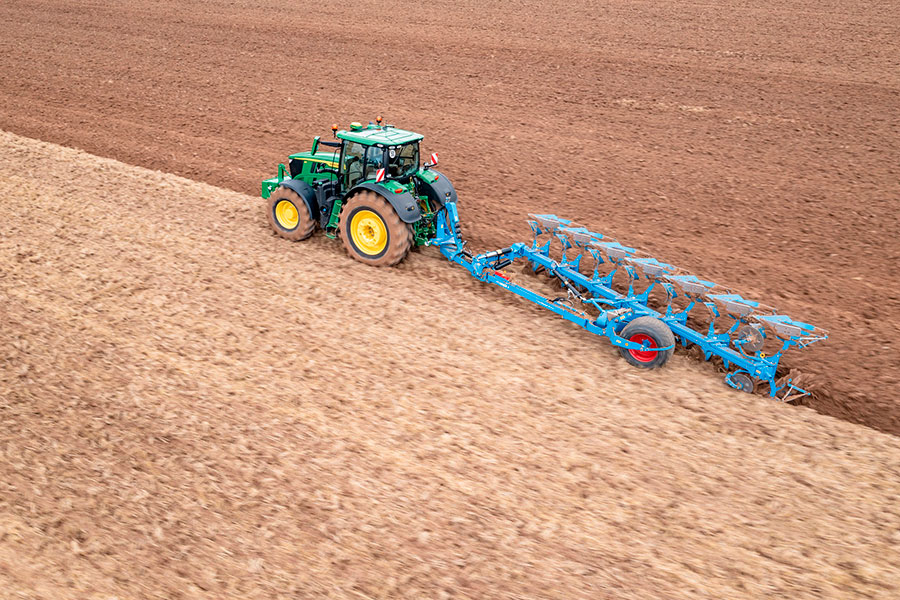

Radposition
Auch mit großen Arbeitsbreiten lässt sich Grenzlandpflügen einfach umsetzen: Zäune, Gräben und Feldgrenzen stellen keine Hindernisse dar und es bleibt keine Ackerfläche unbearbeitet.
Für mehr Freiraum
Der große Freiraum zwischen Pflugturm und Traktor sichert den Einschlag bis 90°. Durch den Drehvorgang des Pfluges wird das Aufsattelrad automatisch gelenkt.
Optimales Zusammenspiel von Drehwerk und Aufsattelrad:
- Schneller und einfacher Wendevorgang auf einem schmalen Vorgewende
- Auch in hügeligem oder schwierigem Gelände
Mehr Grip, bessere Traktion
Die Diamant 16 Pflüge lassen sich optional mit einem Traktionsverstärker ausrüsten.
- Ein zusätzlicher Hydraulikzylinder überträgt Gewicht auf die Hinterachse des Traktors. Die Traktion des Traktors wird so verstärkt.
- Diese „intelligente Ballastierung“ reduziert den Schlupf und spart damit Kraftstoff.
- Hebt die Hydraulik den Pflugrahmen über das Aufsattelrad an, wird der Druck im Traktionsverstärker automatisch abgelassen. Die Standsicherheit des Traktors ist jederzeit gewährleistet. Beim Ablassen des Aufsattelrads wird der Druck automatisch wieder aufgebaut.
OptiLine: Intelligent ziehen, Kraftstoff sparen
- Kraftstoffeinsparungen bis zu 10%
- Kein Gegenlenken mehr erforderlich, deutliche Entlastung des Fahrers.
- Mittels eingestellten Hydraulikdruck Optimierung des Anlagedrucks und Seitenzuges des Traktors
- Durch optimierten Anlagedruck auch gleichbleibende Vorderfurchenbreite und damit gleichmäßiges Arbeitsbild
Onland oder in der Furche? OF kann beides!
In der OF-Version ist der Diamant 16 sowohl in der Furche als auch Onland einsetzbar.
- Nutzbar auch mit breiter, bodenschonender Bereifung oder Raupentraktoren
- Einfache Umstellung zum Pflügen in der Furche bei feuchter Bodenoberfläche und zu wenig Traktion
Horizontale Zugpunkteinstellung
Der horizontale Zugpunkt ist durch Umstecken eines Bolzens einfach in der Höhe zu verstellen (optional bei OF-Version).
- Dadurch kann die Hinterachse des Traktors gezielt belastet werden.
- Beim Einsatz mit einer Raupe wird der Zugpunkt für eine gleichmäßige Bandbelastung weit nach unten verlegt.
- Durch optimale Zugkraftübertragung bei allen Traktoren wird der Schlupf minimiert.
Höchste Einsatzsicherheit
Alle Hauptlagerstellen sind mit hochfesten Radialgelenklagern ausgestattet.
- Besonders langlebig
- Garantieren hohe Einsatzsicherheit
Gut & sicher auf der Straße
Zum schnellen und sicheren Straßentransport wird der Pflug in die Mittelstellung gedreht und über zwei Absperrventile verriegelt.
- Sicheres Fahren hinter dem Traktor (wie Einachsanhänger)
- Schutz vor Überlastungen durch Dämpfer für das Aufsattelrad
- ModuLight LED für größtmögliche Sicherheit
Arbeitstiefe komfortabel einstellen
Das großzügig dimensionierte Aufsattelrad minimiert den Bodendruck bei der Pflugarbeit und gewährleistet die erforderliche Sicherheit beim Straßentransport.
- Mechanische Tiefeneinstellung serienmäßig
- Optional: Einstellung der Arbeitstiefe hydraulisch-mechanisch oder hydraulisch-elektrisch
- Gut ablesbare Anzeige
- Schutz des Aushubzylinders vor Verschmutzung.
- Hydropneumatische Dämpfung fängt größere Stoßbelastungen auf.
- Je nach Wunsch stehen unterschiedliche Rädergrößen zur Verfügung
Wählen Sie eine Variante
- V = Hydraulische Arbeitsbreiteneinstellung
- U = Hydraulische Non-Stop-Überlastsicherung OptiStone
- L = Langer Rahmen
Technische Daten
| Diamant 16 5 L 100 | Diamant 16 5+1 L 100 | Diamant 16 6 L 100 | Diamant 16 6+1 L 100 | Diamant 16 7 L 100 | Diamant 16 7+1 L 100 | Diamant 16 8 L 100 | Diamant 16 8+1 L 100 | Diamant 16 5 L 120 | Diamant 16 5+1 L 120 | Diamant 16 6 L 120 | Diamant 16 6+1 L 120 | Diamant 16 7 L 120 | Diamant 16 7+1 L 120 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Traktorleistung PS ab | 150 | 150 | 150 | 150 | 150 | 150 | 180 | 180 | 150 | 150 | 150 | 150 | 150 | 180 |
| Traktorleistung KW ab | 110 | 110 | 110 | 110 | 110 | 110 | 132 | 132 | 110 | 110 | 110 | 110 | 110 | 132 |
| Gewicht (kg) | 2 584 | 2 834 | 2 830 | 3 080 | 3 076 | 3 326 | 3 322 | 3 572 | 2 634 | 2 896 | 2 892 | 3 154 | 3 150 | 3 412 |
| Arbeitsbreite pro Furche (cm) | 33, 38, 44, 50 | 33, 38, 44, 50 | 33, 38, 44, 50 | 33, 38, 44, 50 | 33, 38, 44, 50 | 33, 38, 44, 50 | 33, 38, 44, 50 | 33, 38, 44, 50 | 40, 45, 53, 60 | 40, 45, 53, 60 | 40, 45, 53, 60 | 40, 45, 53, 60 | 40, 45, 53, 60 | 40, 45, 53, 60 |
| Furchen | 5 | 5+1 | 6 | 6+1 | 7 | 7+1 | 8 | 8+1 | 5 | 5+1 | 6 | 6+1 | 7 | 7+1 |
| Körperabstand (cm) | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 120 | 120 | 120 | 120 | 120 | 120 |
Grundausrüstung
- Pflugturm mit Unterlenkeranschluss Kat. 3 (wahlweise Kat. 3N=L2 Z3, Kat. 4N=L3 Z4 oder Kat. 4)
- Vierkantprofilrahmen 160 x 160 x 10 mm
- Werkzeugbox, Werkzeug und Abscherschrauben
- Abstellstütze
- Rahmenhöhe 80 cm
- Mechanische Ausrüstung
- Aufsattelrad 400/55-22.5, 1.020 x 400 mm mit Federung und Dämpfer
- Geteilte aufgepanzerte Schare (wahlweise einteilige aufgepanzerte Steinschare oder Scharspitzen in gekröpfter Ausführung)
- Dural Körperform wahlweise B, C, D oder W
Die Verfügbarkeit und Grundausrüstung der Maschine kann je nach Land abweichen. Bitte kontaktieren Sie Ihren Händler.
