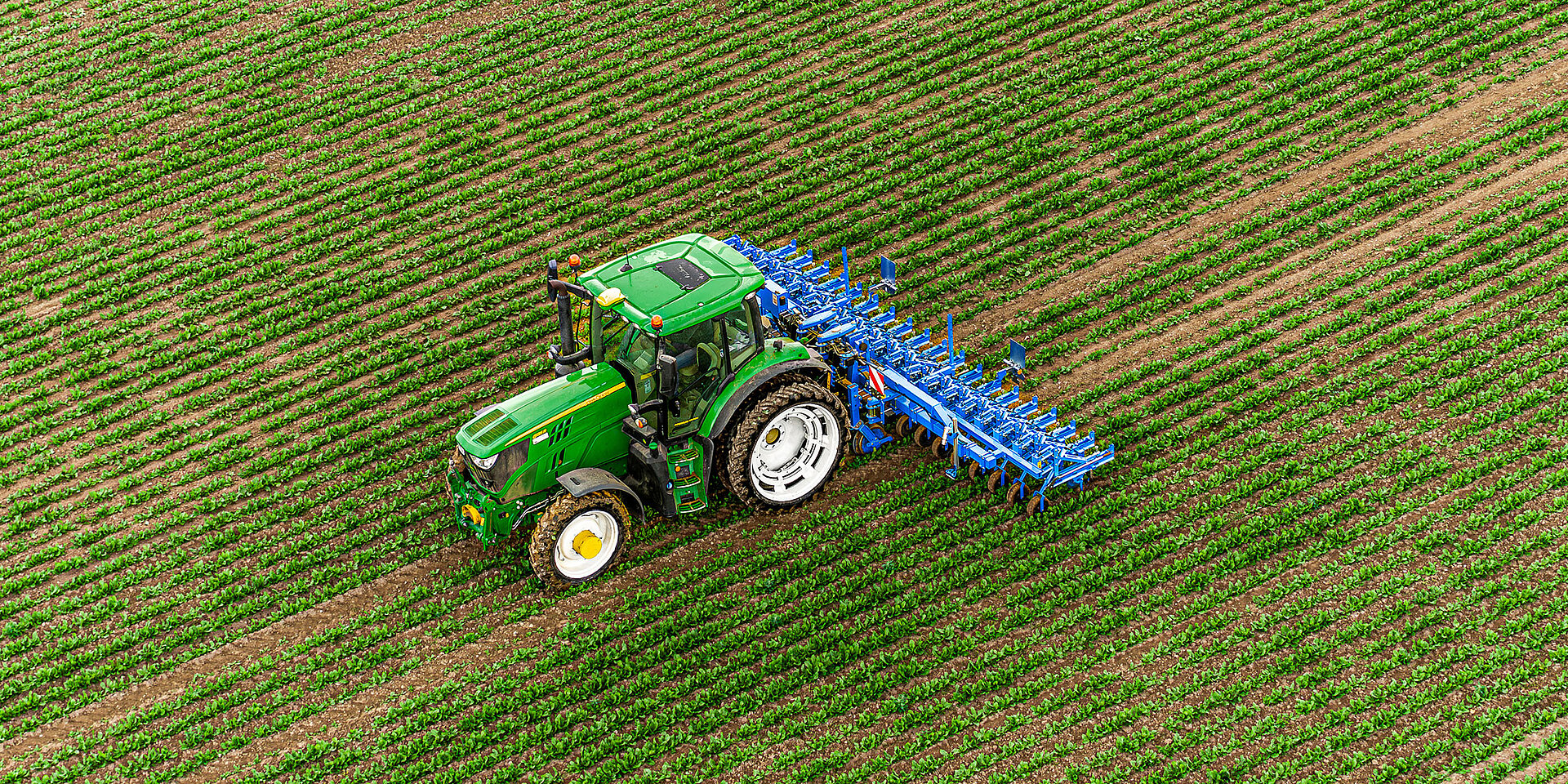

EC-Weeder
- Kundenspezifisch individualisierbare Hackmaschine
- Reihenabstände von 15 bis 150 cm, individuell angepasste Arbeitsbreiten bis 13 m
- Optionale IC-Light Kamerasteuerung
Individuelle Hackmaschine für Reihenkulturen
Der EC-Weeder eignet sich für alle Kulturen, die in Reihen gesät werden. Er lässt sich unter Berücksichtigung von Kultur, Bodenbedingungen, Reihenabstand und Spurweite des Traktors auf die spezifischen Anforderungen des Landwirts konfigurieren.
Jetzt 2.000 € sparen!*
Höchste Präzision trifft maximale Ersparnis beim Kamerasystem IC-Light
Angebot sichern
Der EC-Weeder auf einen Blick
Die Grundkonfiguration
Die Grundkonfiguration einer Hackmaschine besteht aus Rahmen, Stützrädern und Hackelementen, die mit verschiedensten Werkzeugen an die jeweiligen Kulturen und Bodenbedingungen angepasst werden. Alle Varianten sind als Grundrahmen oder mit integriertem Lenkrahmen (V-Version) erhältlich. Die V-Versionen bieten die Möglichkeit der Steuerung per Joystick, Reihentaster oder Kamera.
Rahmen und Stützräder
Der Grundrahmen ist je nach Arbeitsbreite starr oder klappbar und entsprechend stabil ausgelegt. An ihm ist der Profilrahmen mit den Parallelogramm-Hackelementen befestigt. Mit EC-Steer ist ein kompatibler separater Parallel-Verschieberahmen verfügbar.
In der V-Baureihe ist dem Grundrahmen ein integrierter Parallel-Lenkrahmen vorgelagert. Diese Bauweise ist kompakter als ein separater Lenkrahmen zwischen Traktor und Hacke. Der Lenkrahmen überträgt das Lenksignal von der IC-Light Kamerasteuerung oder der manuellen Lenkung hydraulisch an das Hackgerät. Die Hacke wird dann, unabhängig von den Traktorbewegungen, zwischen den Reihen gelenkt. Dank des offenen Rahmens hat die Kamera einen freien Blick hinter dem Traktor.
Der Schwenkbereich während der Arbeit beträgt bis zu 20 cm nach rechts und nach links. Die ausgehobene Hackmaschine zentriert sich automatisch hinter dem Traktor. Die Stützräder ermöglichen das Fahren mit geöffneten Unterlenkerstabilisatoren, so dass keine Bewegungen zwischen Traktor und Lenkrahmen übertragen werden. Wahlweise sind zwei oder vier Stützräder verfügbar.
Die Hackelemente werden über robuste Verbindungen an einem 80×80 mm Profilrahmen geklemmt, so dass sie leicht bewegt werden können, um verschiedenen Reihenweiten gerecht zu werden.
- Großer Raddurchmesser für optimale Tragfähigkeit
- Höhenverstellung über Lochraster
- Kulturschonend
- Spurkranz für verbesserte Spurstabilität am Seitenhang
- Höhenverstellung über Lochraster

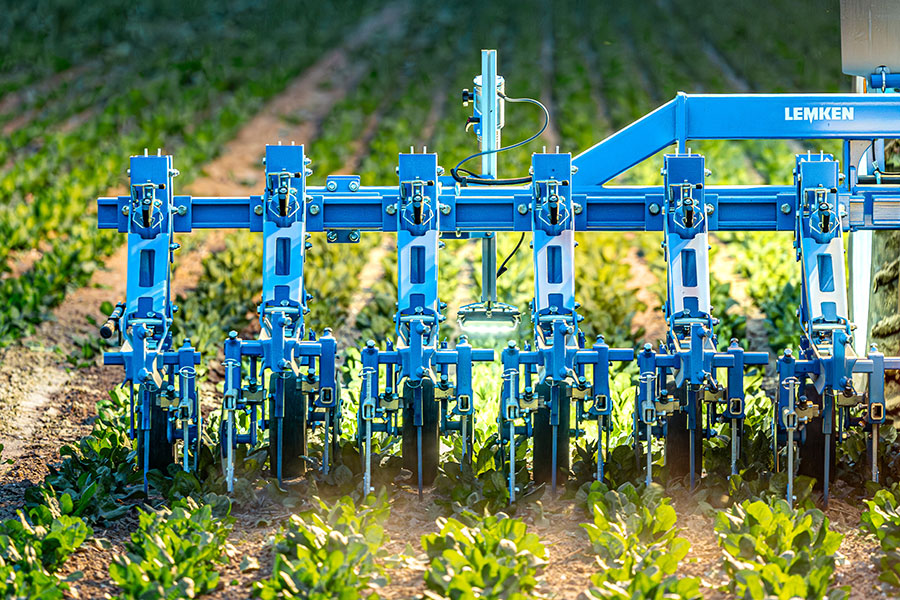

Hackelemente
Für leichte Böden und kleinere Kulturen mit Reihenabständen von 15 bis 50 cm. Eine Zugfeder hält den entsprechenden Auflagedruck, um die richtige Arbeitstiefe der Werkzeuge aufrecht zu erhalten. Über das Tiefenführungsrad kann die Arbeitstiefe der Werkzeuge stufenlos eingestellt werden. Die Rahmenhöhe beträgt wahlweise 50, 60 oder 70 cm.
Das TRS-Element ist besonders geeignet für schwere Böden und hohe Belastung bei Reihenabständen von 50 bis 100 cm. Die Rahmenhöhe beträgt 70 cm, die Tiefeneinstellung erfolgt per Spindel. Das TRS-Element ist besonders robust und kann durch den Werkzeughalter mit bis zu fünf Hackwerkzeugen ausgestattet werden.
Das Combi-Element - Der Allrounder
Das Combi-Element ist für mittlere und schwere Böden bei Reihenabständen von 20 bis 80 cm geeignet und serienmäßig mit einem wartungsfreien kugelgelagerten Parallelogramm ausgerüstet.
- Rahmenhöhe beträgt 70 cm, auch für größere Kulturen geeignet
- Kurze Version mit einem Halter mit bis zu drei Messern,
- Lange Version mit bis zu fünf Messern.
- Tiefenführungsrad mit stufenloser Einstlleung der Arbeitstiefe anhand einer Skala.
Die optionale Hackmesserverstellung EC-Space vereinfacht die Anpassung der Hackwerkzeuge an die jeweilige Kulturpflanzengröße und verkürzt die Einstellzeit. Sie ermöglicht die stufenlose manuelle Anpassung der Werkzeuge mit Hilfe einer Spindel, die über eine Handkurbel betrieben wird und den Messerhalter verschiebt. Der neue Abstand lässt sich an der integrierten Skala problemlos ablesen und auf die anderen Elemente übertragen. EC-Space lohnt sich besonders für Betriebe mit sehr heterogenen Feldern oder bei häufigen Wechseln zwischen Feldern mit unterschiedlichem Aussaat- oder Pflanzzeitpunkt.
Für das Combi-Element sind verschiedene Hydraulikfunktionen verfügbar, die den Wendevorgang optimieren und Hackverluste minimieren:
- Hydraulische Druckverstellung mittels doppelt wirkendem Steuergerät. Der Druck kann zwischen 0 und 50 kg verstellt werden, so dass auch bei stark verkrusteten Böden für ein überzeugendes Hackergebnis erzielt wird
- Hydraulisches Ausheben mittels LS- oder Ölumlaufsteuerung, Steuerung über IC-Light oder CCI Terminal
- Hydraulisches Ausheben und Druckverstellung mittels LS- oder Ölumlaufsteuerung, Steuerung über IC-Light oder CCI Terminal
- Das IC-Light Terminal ermöglicht das manuelle Ausheben und die Druckregelung der Combi-Elemente
- Möglichkeit, Elemente von links, von rechts oder ab einem zuvor ausgewählten Element zu heben / senken (z. B. Abschnitt 4)
- Bis zu 26 Elemente
Die Steuerung erfolgt automatisch per Section Control Anwendung über ein ISOBUS-Standard zertifiziertes Terminal, z.B. das LEMKEN CCI 800 / CCI 1200.
- 8"- oder 12"-Touchscreen
- Bis zu zwei ISOBUS-Maschinen gleichzeitig
- Funktion MaxiView oder geteilter Bildschirm
- Automatisches Section Control der Elemente über ISOBUS in Kombination mit GPS-Empfänger und CCI Command SC
Laufen Schläge am Vorgewende spitz zu oder müssen Randstreifen ausgelassen werden, können die Parallelogramme der Combi-Elemente manuell oder mittels Section Control einzeln ausgehoben werden. Die Kulturpflanzen werden dadurch zuverlässig geschützt und eine Beschädigung verhindert. Gleichzeitig hilft diese Funktion, Überlappungen und Fehlstellen zu minimieren und so die Effizienz zu steigern. Das automatische Anheben per Section Control mit GPS entlastet zudem den Fahrer und lässt diesen ermüdungsfrei arbeiten.
Werkzeuge
Die Hackelemente können mit einer Vielzahl von Werkzeugen an die individuellen Bedingungen angepasst werden.
Gut gesteuert
Der EC-Weeder in der V-Version oder in Kombination mit dem separaten Lenkrahmen EC-Steer lässt sich auf verschiedene Arten steuern.
Für die Übersteuerung des Kamera-Lenksignals oder für die generelle Steuerung des Hackgeräts, wenn kein Kamerasystem vorhanden ist
- Präzises Lenken auch in späten Wachstumsstadien und großen Pflanzenbeständen
- Erfordert stabile Kulturpflanzen
Automatische Steuerung mit IC-Light-Kamerasystem

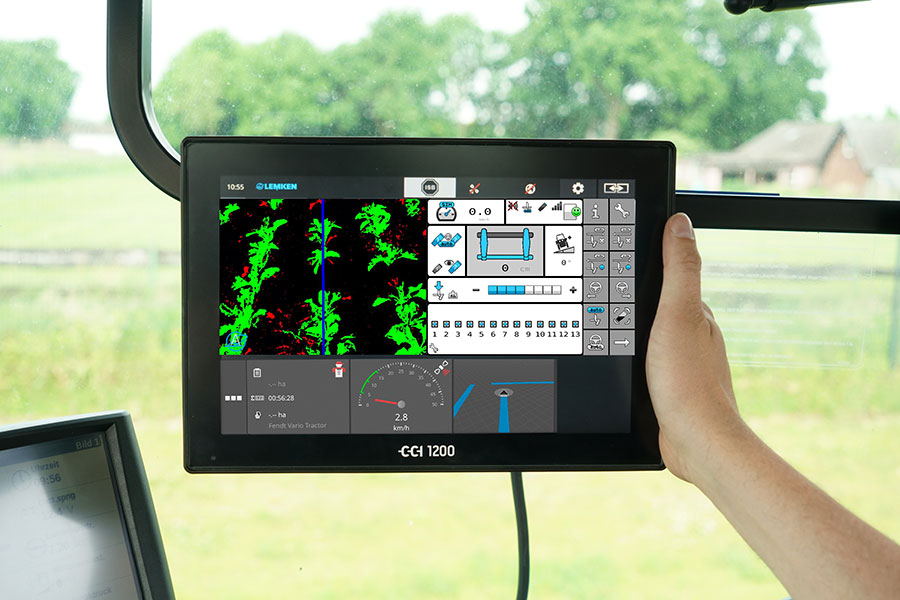

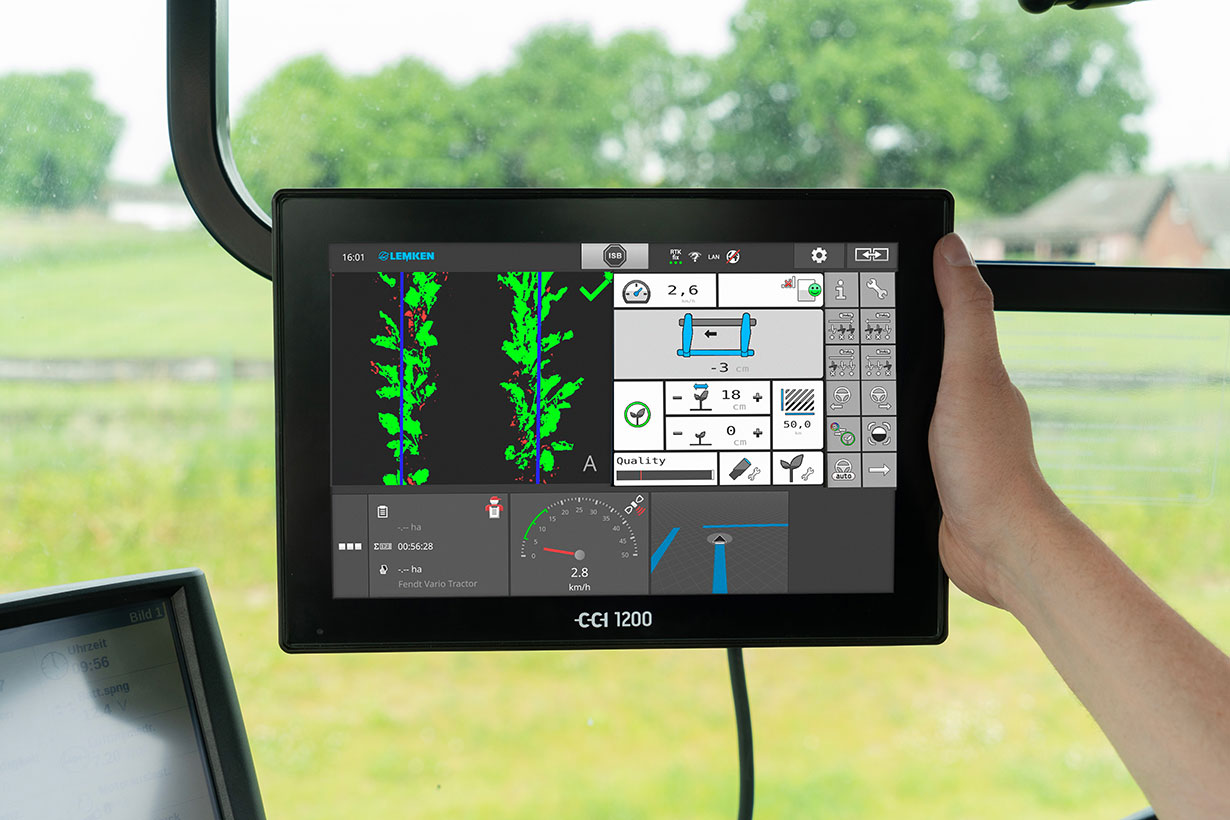

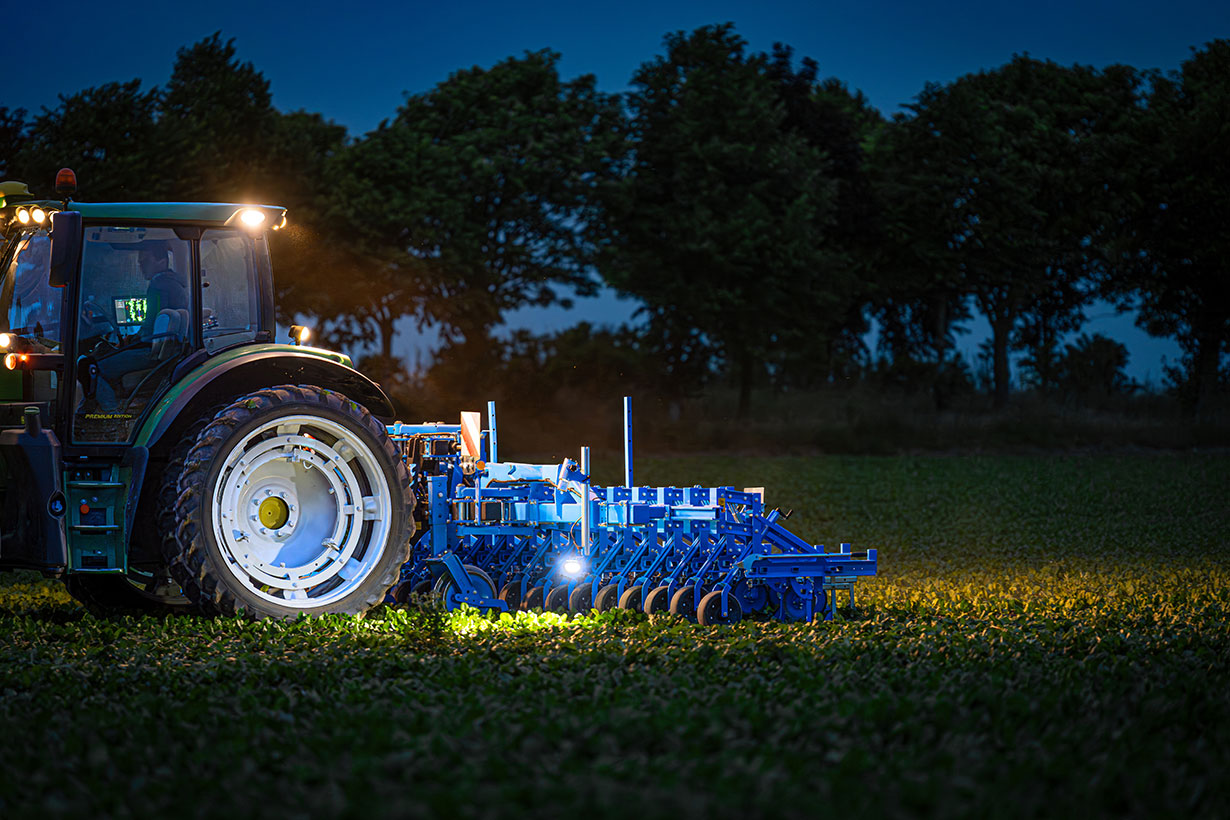

Die automatische Kamerasteuerung IC-Light, ermöglicht ein präzises und ermüdungsfreies Hacken bei Tag und Nacht auf Basis von Kamerabildern, die durch Terminal und Jobrechner verarbeitet werden.
Das IC-Light Kamerasystem am Lenkrahmen des EC-Weeder V oder am EC-Steer besteht aus Kamera, Arbeitscheinwerfern, Joystick und Terminal. Eine Kamera erkennt bis zu fünf Pflanzenreihen und ermöglicht:
- Hacken bis zu 2 cm an die Kulturpflanze heran
- Fahrgeschwindigkeiten von bis zu 15 km/h
Für alle Einsatzbereiche der passende EC-Weeder
Der EC-Weeder lässt sich individuell und standortgerecht mit Hackelementen und Werkzeugen ausstatten und mit der Kamerasteuerung IC-Light steht ein Lenksystem zur Verfügung, das nicht nur präzise ist, sondern auch eine stressfreie und komfortable Pflegearbeit ermöglicht. Das Arbeiten in 3 Beeten ist ebenso möglich wie die Kombination mit SprayHub und SprayKit zur Bandspritzung oder Düngung.
Wir haben für Sie einige Beispielkonfigurationen für die Kulturen Mais, Zuckerrüben, Getreide, Salat, Zwiebeln und Soja zusammengestellt, damit Sie sich ein Bild von den Einsatzmöglichkeiten machen können:
-
EC-Weeder für Mais:
- 8 Reihen mit einem Reihenabstand von 75 cm
- Kamerasteuerung IC-Light mit LED-Arbeitsscheinwerfern für ermüdungsfreies Arbeiten bei Tag und Nacht
- Zweite Kamera für sicheres Steuern am Vorgewende und bei heterogenen Pflanzenbeständen
- Combi-Element montiert am Profilrahmen für flexible Reihenweiten
- Gänsefußschare am Federzinken zur intensiven Bearbeitung auch bei steinigen Böden
- Nachlaufstriegel für ein sauberes Enterden von Unkräutern
- Zwischenfruchtsämaschine SeedHub für die zuverlässige Einarbeitung von Untersaaten
- Hydraulisches Druckbeaufschlagen und Ausheben der Combi-Elemente für besseren Bodeneinzug und weniger Kulturpflanzenschäden am Vorgewende
-
EC-Weeder für Zuckerrüben:
- 12 Reihen mit einem Reihenabstand von 50 cm
- Kamerasteuerung IC-Light mit LED-Arbeitsscheinwerfern für ermüdungsfreies Arbeiten bei Tag und Nacht
- Zweites Paar Gummi-Stützräder für bessere Gewichtsverteilung bei großen Arbeitsbreiten
- Combi-Elemente mit der Werkzeugeinstellung EC-Space montiert am Profilrahmen für flexible Reihenweiten
- Hydraulisches Ausheben der Combi-Elemente und Fingerhacken für weniger Kulturpflanzenschäden am Vorgewende
- Hackmesser und Winkelmesser am starren Halter für höchste Präzision
-
EC-Weeder für Getreide:
- 24 Reihen mit einem Reihenabstand von 25 cm
- Kamerasteuerung IC-Light mit LED-Arbeitsscheinwerfern für ermüdungsfreies Arbeiten bei Tag und Nacht
- Basic-Element montiert am Profilrahmen für flexible Reihenweiten
- Hackmesser am Vibrohalter als präzises Werkzeug auch bei steinigen Böden und mit leichter Schüttwirkung in die Reihe
-
EC-Weeder für Salat:
- 5 Reihen mit einem Reihenabstand von 30 cm
- Kamerasteuerung IC-Light mit LED-Arbeitsscheinwerfern für ermüdungsfreies Arbeiten bei Tag und Nacht
- Offener Rahmen, der die Positionierung der Kamera mittig über dem Beet ermöglicht
- Basic-Element montiert am Profilrahmen für flexible Reihenweiten
- Hackmesser am starren Halter für höchstes Präzision
- Separate Parallelogramm-Elemente, um die Fahrspuren aufzulockern
- Bürstenhacke für ein Kulturpflanzen-schonendes Abscheren der Beikräuter
-
EC-Weeder für Zwiebeln:
- 3 Beete mit jeweils 8 Reihen mit einem Reihenabstand von 24 cm
- Kamerasteuerung IC-Light + für ermüdungsfreies Arbeiten bei Tag und Nacht
- Basic-Element montiert am Profilrahmen für flexible Reihenweiten
- Hackmesser und Winkelmesser am Vibrohalter kombiniert mit Schneidscheiben für höchste Präzision
- Separate Parallelogramm-Elemente, um die Fahrspuren aufzulockern
- Torsionsstriegel entfernen Unkräuter zwischen den Kulturpflanzen innerhalb der Reihe
-
EC-Weeder für Soja:
- 18 Reihen mit einem Reihenabstand von 45 cm
- Kamerasteuerung IC-Light mit LED-Arbeitsscheinwerfern für ermüdungsfreies Arbeiten bei Tag und Nacht
- Zweite Kamera für sicheres Steuern am Vorgewende und bei heterogenen Pflanzenbeständen
- Zweites Paar Gummi-Stützräder für bessere Gewichtsverteilung bei großen Arbeitsbreiten
- Seitlich montiert drehbare Räder am Hauptrahmen zur besseren Geräteführung
- Combi-Element montiert am Profilrahmen für flexible Reihenweiten
- Hackmesser am Vibrohalter als präzises Werkzeug auch bei steinigen Böden
- Gezahnte Schutzscheiben zur Vermeidung von Kulturpflanzenschäden
- Häufelschare zum Verschütten der Unkräuter innerhalb der Kulturpflanzenreihe
Hacken in Beeten
Genau auf Ihre Kultur und Ihr Anbauverfahren abgestimmt ist auch der EC-Weeder als 3-Beet-Maschine. Für eine zuverlässige und ganzflächige Bearbeitung sorgt jeweils ein längeres Element in der Fahrspur bzw. den Bereichen neben den Beeten. Für noch mehr Präzision gibt es das 3-Beet-Gerät auch mit unabhängiger Steuerung. Mithilfe von drei Kameras und drei Parallel-Lenkrahmen wird jedes Beet individuell gehackt, egal ob die Kultur im 3-Beet oder 1-Beet System angebaut wurde. Dies ermöglicht eine Bearbeitung unabhängig von der Pflanz- oder Sätechnik.
Für noch gesündere Bestände
Mit unserer Applikationstechnik für Flüssigkeiten, bestehend aus dem Fronttank SprayHub und der Ausbringungseinheit SprayKit haben können Sie das Einsatzspektrum des EC-Weeders um die Möglichkeit zur Bandspritzung in der Reihe oder die Ausbringung von Flüssigdünger erweitern.
