EC-Weeder

  • Bineuse adaptable aux besoins du client
  • Espacement des rangs de 15 à 150 cm, largeurs de travail individuelles jusqu'à 13 m
  • Commande par caméra IC-Light en option
LEMKEN EC-Weeder Einsätze
LEMKEN EC-Weeder Einsatz
LEMKEN EC-Weeder Luftbild
LEMKEN EC-Weeder Nachtseinsatz
LEMKEN EC-Weeder Terminal

Bineuse individuelle pour les cultures en ligne

L'EC-Weeder convient à toutes les cultures semées en ligne. Il peut être configuré en fonction des exigences spécifiques de l'agriculteur, en tenant compte de la culture, des conditions du sol, de l'écartement des rangs et de la voie du tracteur.

LEMKEN EC-Weeder Rahmen Elemente

La configuration de base

La configuration de base d'une bineuse se compose d'un châssis, de roues de jauge et d'éléments de binage qui peuvent être adaptés aux cultures et aux conditions du sol à l'aide des accessoires les plus divers. Toutes les variantes sont disponibles sous forme de châssis de base ou avec un châssis de guidage intégré (version V). Les versions V offrent la possibilité d'une commande par joystick, par palpeurs de rangs en ligne ou par caméra.

Châssis et roues de jauge

Selon la largeur de travail, le châssis de base est fixe ou repliable, et conçu pour être stable quelle que soit sa configuration. Les éléments de binage sous parallèlogramme sont fixés sur la barre profilée qui est elle-même fixée sur le châssis. Avec EC-Steer, un châssis de guidage parallèle séparé compatible est disponible.

LEMKEN EC-Weeder Grundrahmen

Dans la série V, un châssis de guidage parallèle intégré est placé devant le châssis de base. Cette conception est plus compacte qu'un châssis de guidage séparé entre le tracteur et la bineuse. Le châssis de guidage transmet hydrauliquement le signal de guidage de la  commande par caméra IC-Light ou la commande manuelle à la bineuse. La bineuse est alors dirigée entre les rangs, indépendamment des mouvements du tracteur. Grâce au châssis ouvert, la caméra a une vue dégagée derrière le tracteur.

Il offre un débattement latéral allant jusqu’à 20 cm vers la droite et 20 cm vers la gauche. Lors du relevage de l’EC-Weeder V , la bineuse est automatiquement centrée derrière le tracteur. Les roues de support permettent de rouler avec les  stabilisateurs des bras inférieurs libre, ce qui évite la transmission de mouvements entre le tracteur et le châssis de guidage. La configuration peut comporter au choix deux ou quatre roues.

LEMKEN EC-Weeder paralleler Lenkrahmen

Les éléments de binage sont fixés à un cadre profilé de dimensions 80 x 80 mm par des raccords robustes, ce qui permet de les déplacer facilement pour s'adapter à différentes largeurs de rang. Les composants peuvent être fixés aussi bien à l’avant qu’à l’arrière du châssis profilé, ce qui facilite le montage des éléments de binage et des accessoires.

LEMKEN EC-Weeder Profilrahmen

  • Des roues large de grand diamètre pour une portance optimale
  • Réglable en hauteur
  • Respectueux des cultures
LEMKEN EC-Weeder Gummirad

  • La crête centrale assure une meilleure stabilité dans les dévers
  • Réglable en hauteur
LEMKEN EC-Weeder Stahlrad

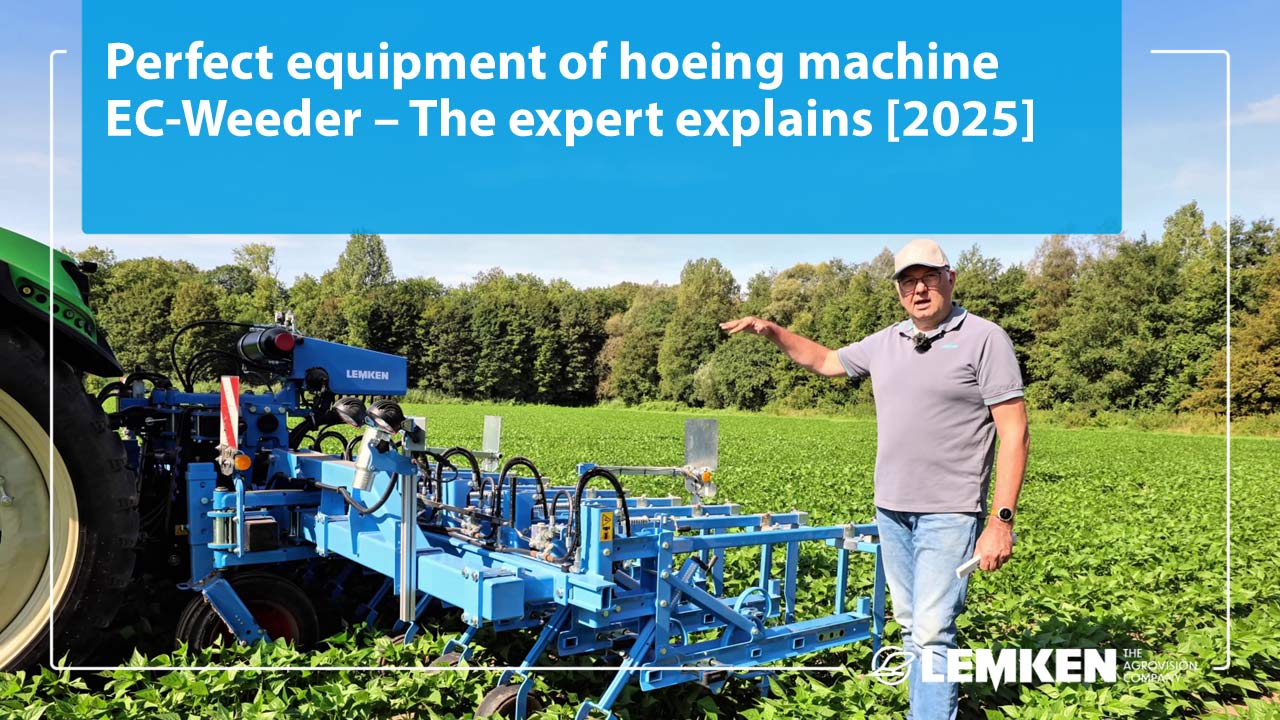

Eléments de binage

Pour les sols légers et les petites cultures avec des inter-rangs de 15 à 50 cm. Un ressort de traction maintient la pression d'appui correspondante afin de maintenir la bonne profondeur de travail des outils. La roue de jauge permet de régler en continu la profondeur de travail des outils. La hauteur du châssis est au choix de 50, 60 ou 70 cm.

LEMKEN EC-Weeder Basic Element

L'élément TRS est particulièrement adapté aux sols lourds et aux charges élevées avec des inter-rangs de 50 à 100 cm. La hauteur du châssis est de 70 cm. Pour le réglage de la profondeur, la roue de jauge est ajustée à l'aide d'une broche. L'élément TRS est particulièrement robuste et peut être équipé de jusqu'à cinq outils de binage grâce au porte-outil.

LEMKEN EC-Weeder TRS-Element

L'élément Combi - le polyvalent

L'élément Combi est adapté aux sols moyens et lourds pour des inter-rangs de 20 à 80 cm et est équipé en série d'un parallélogramme sur roulements à billes ne nécessitant pas d'entretien.

  • La hauteur du cadre est de 70 cm, convient également aux grandes cultures
  • Version courte avec un support comportant jusqu'à trois couteaux
  • Version longue avec jusqu'à cinq couteaux
  • Roue de jauge avec réglage en continu de la profondeur de travail à l'aide d'une échelle.
LEMKEN EC-Weeder Combi Element

Le système de réglage des outils EC-Space, disponible en option, simplifie l'adaptation des outils de binage à la taille des cultures et réduit le temps de réglage. Il permet d'adapter manuellement les outils en continu à l'aide d'une manivelle actionnée par une broche qui déplace le porte-couteau. Le nouvel écartement peut être lu sans problème sur l'échelle intégrée et reporté sur les autres éléments. EC-Space est particulièrement intéressant pour les exploitations avec des champs très hétérogènes ou en cas de changements fréquents entre des champs avec des dates de semis ou de plantation différentes.

Différentes fonctions hydrauliques sont disponibles pour l'élément Combi afin d'optimiser le processus de retournement et de minimiser les pertes de binage :

  1. Réglage hydraulique de la pression au moyen d'un distributeur double effet. La pression peut être réglée entre 0 et 50 kg, ce qui permet d'obtenir un résultat de hachage convaincant, même sur des sols fortement incrustés.
  2. Relevage hydraulique par commande détection de charge (LS) ou à circulation continue d'huile, commande par  terminal IC-Light ou CCI.
  3. Relevage hydraulique et réglage de la pression par commande détection de charge (LS) ou à circulation continue d'huile, commande par terminal IC-Light ou CCI.
LEMKEN EC-Weeder Hydraulikfunktionen

  • Le terminal IC-Light permet le relevage manuel et le réglage de la pression des éléments Combi.
  • Possibilité de relever / abaisser des éléments par la gauche, par la droite ou à partir d'un élément préalablement sélectionné (par ex. section 4)
  • Jusqu'à 26 éléments
LEMKEN EC-Weeder Licht-Terminal ausheben

Le contrôle se fait automatiquement par l'application Section Control via un terminal certifié ISOBUS standard, par exemple le CCI 800 / CCI 1200 de LEMKEN.

  • Écran tactile de 8" ou 12".
  • Jusqu'à deux machines ISOBUS en même temps
  • Fonction MaxiView ou écran fractionné
  • Section Control automatique des éléments via ISOBUS en combinaison avec un récepteur GPS et CCI Command SC
LEMKEN EC-Weeder teminals ausheben

Si les parcelles en tournière sont pointues ou si des bordures doivent être évitées, les parallélogrammes des éléments Combi peuvent être relevés individuellement manuellement ou à l'aide du Section Control. Les cultures sont ainsi protégées de manière fiable et les dommages sont évités. Cette fonction permet de minimiser les chevauchements et les écarts, augmentant ainsi la surface binée dans le champ. Le relevage automatique à l’aide de la coupure de sections avec GPS soulage également le conducteur et lui permet de travailler sans fatigue.

LEMKEN EC-Weeder Abschnitt-Steuerung

Accessoires

Les éléments de binage peuvent être adaptés aux conditions individuelles à l'aide d'une multitude d'outils.

Aux accessoires

LEMKEN EC-Weeder Steuerung

Bien guidé

L'EC-Weeder en version V ou en combinaison avec le châssis de guidage séparé EC-Steer peut être guidé de différentes manières.

Pour la commande prioritaire du signal de guidage de la caméra ou pour la commande générale de la bineuse lorsque la machine n'est pas équipée d'un système de caméra.

LEMKEN EC-Weeder manuelle Lenkung

  • Guidage précis même à des stades de croissance tardifs et dans de grosses plantes
  • Nécessite des cultures développées avec une tige solide
LEMKEN EC-Weeder Reihentaster

Guidage automatique avec système de caméra IC-Light

La commande automatique par caméra IC-Light, permet un binage précis et sans fatigue, de jour comme de nuit, sur la base des images de la caméra traitées par le terminal et l'ordinateur de tâches.

LEMKEN EC-Weeder Lichtkamera

Le système de caméra IC-Light sur le châssis de guidage de l'EC-Weeder V ou sur l'EC-Steer se compose d'une caméra, de projecteurs de travail, d'un joystick et d'un terminal. Une caméra reconnaît jusqu'à cinq rangées de plantes et permet :

  •  Le binage jusqu'à 2 cm de la plante cultivée
  •  Vitesse d'avancement jusqu'à 15 km/h

Au guidage par caméra IC-Light

LEMKEN EC-Weeder Licht-Komponenten
LEMKEN EC-Weeder Kulturen

Pour tous les domaines d'utilisation, un EC-Weeder adapté

L'EC-Weeder peut être équipé individuellement et en fonction du site d'éléments de binage et d'accessoires et, avec le guidage par caméra IC-Light, on dispose d'un système de guidage qui n'est pas seulement précis, mais qui permet aussi un travail d'entretien confortable et sans stress. Il est également possible de travailler sur 3 planches et de combiner le SprayHub et le SprayKit pour la pulvérisation en bandes ou la fertilisation.

Nous avons rassemblé pour vous quelques exemples de configurations pour les cultures de maïs, betteraves sucrières, céréales, salades, oignons et soja, afin que vous puissiez vous faire une idée des possibilités d'utilisation :

Biner en planches

L’EC-Weeder est également parfaitement adapté à votre culture en 3 planches. Un élément plus long dans chaque voie ou dans les zones à côté des planches assure un traitement fiable et sur toute la surface. Pour encore plus de précision, l'EC-Weeder 3 planches est également disponible avec 3 guidages indépendants. À l’aide de trois caméras et trois châssis de guidage parallèle, chaque planche est binée individuellement, que la culture ait été cultivée dans un système à 3 ou 1 planches. Cette  configuration permet de travailler indépendamment du type de plantation ou de semis.

LEMKEN EC-Weeder Beete-Lenkrahmen

Pour des cultures encore plus saines

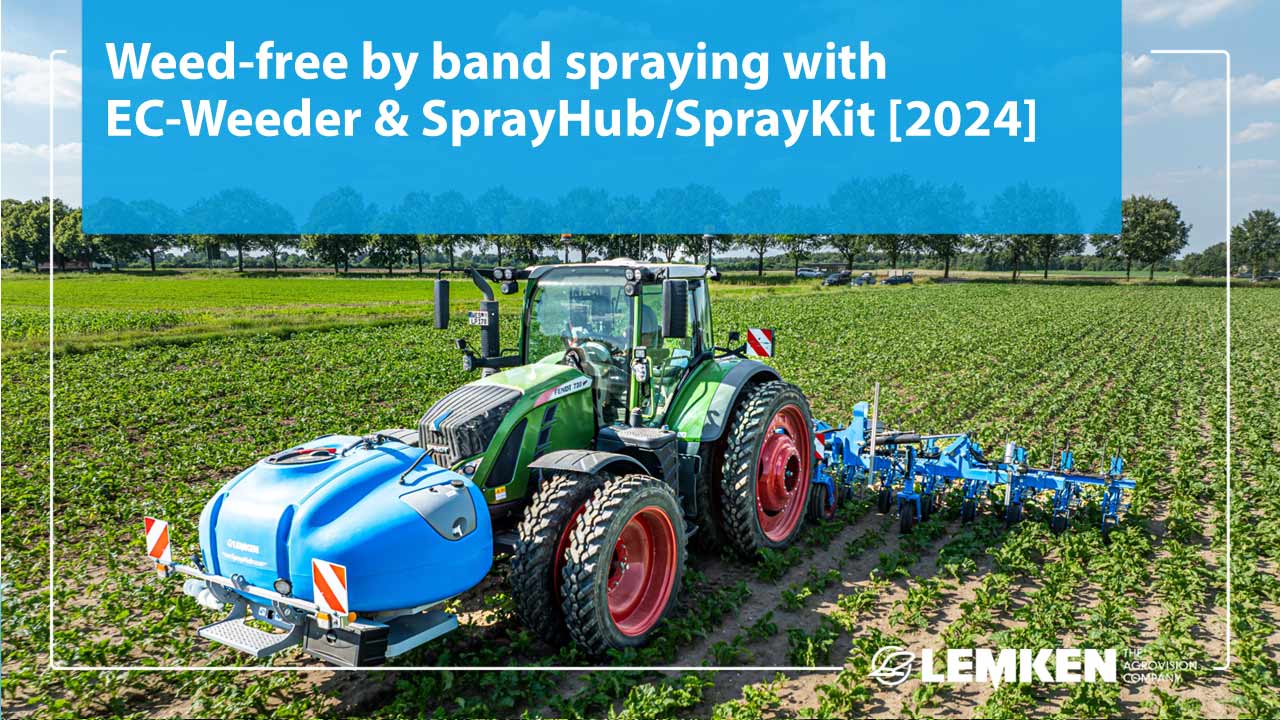

Avec notre technique d'application pour liquides, composée de la cuve frontale SprayHub  et de l'unité d'épandage SprayKit, vous pouvez élargir le spectre d'utilisation de l'EC-Weeder en ajoutant la possibilité de pulvériser en bandes sur le rang ou d'épandre de l'engrais liquide.

A la technique d'application pour liquides

LEMKEN EC-Weeder Applikationstechnik
