Rubin 10 MR / TF
- Walzenschnellwechselsystem
- Traktorbreiten von 4,1 m oder 5,4 m
- Aufgeräumte Rahmenbauweise
Dominiert den Acker
Die LEMKEN Kurzscheibenegge Rubin 10 garantiert eine gründliche Bodenbearbeitung – perfekt auch bei der Bearbeitung von Lagergetreide, Maisstroh oder hoch gewachsenen Gründüngungsbeständen. Selbst unter schwierigen Bedingungen gewährleistet der LEMKEN Rubin 10 eine intensive Vermischung von Boden und Bewuchs – auch bei geringeren Arbeitstiefen.
Der Rubin 10 auf einen Blick
Für jeden das passende Modell
- Für zahlreiche Einsätze ist bereits die im Dreipunkt angebaute Basisausführung der Rubin 10 MR (Mounted Ridgid = angebaut starr) genau die Richtige. Die Kurzscheibenegge ist bis zu einer Arbeitsbreite von 4 m in starrer Ausführung verfügbar.
- Die Kurzscheibenegge ist ab 4 m Arbeitsbreite aufgesattelt als Rubin 10 TF (Trailed Foldable = aufgesattelt klappbar) erhältlich. Die hydraulische Klappung mit automatischer Transportverriegelung gehört bei dieser Version zur Serienausstattung. Die Aufsattelung enlastet den Traktor und gewährleistet auch bei großen Arbeitsbreiten einen sicheren Straßentransport. Verschiedene Radgrößen und eine optionale Bremsanlage sorgen für Bodenschonung und Sicherheit. Die ModuLight-LED sorgt zudem für größtmögliche Sicherheit auf der Straße.
-
Rubin 10 MR
-

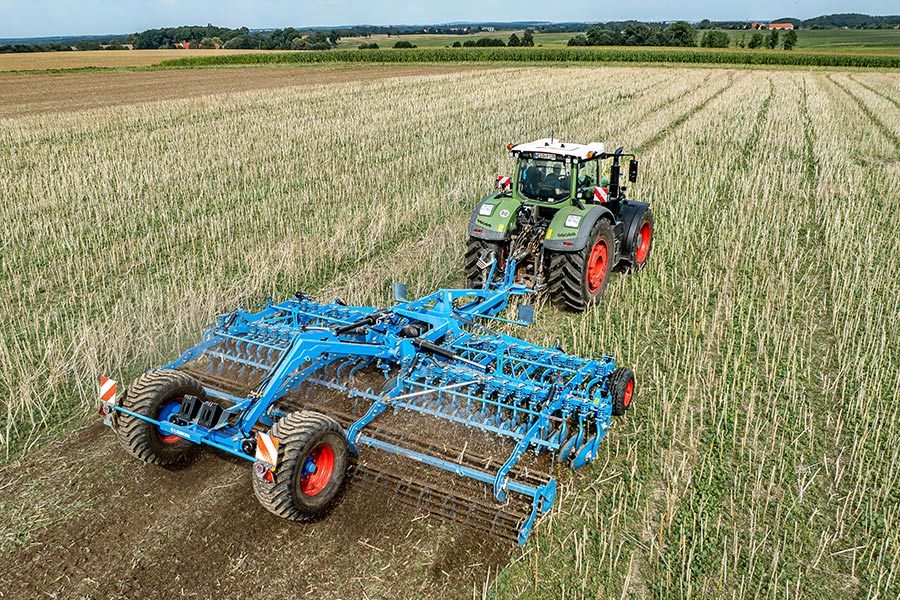

Rubin 10 TF
Perfekt angebaut
An einer genormten Flanschplatte wird beim Rubin 10 TF der Dreipunktturm, die Zugöse oder die Kugelkopf-Kupplung zum Anbau der Kurzscheibenegge an den Traktor fixiert.
Der Rubin 10 TF kann mit zwei unterschiedlichen Deichsellängen konfiguriert werden. Diese ermöglichen eine Traktorbreite von 4,1 m oder aber 5,4 m, wenn Traktoren mit Zwillingsbereifung zum Einsatz kommen sollen. Die maximal mögliche Außenbreite der Traktoren reduziert sich auf 4,0 m sobald das Gerät mit Vorwerkzeugen ausgerüstet wird. Die Abstellstütze ist so positioniert, dass sie als Ablage des Dreipunktturms dient. Zur Arretierung des Turms muss der Oberlenkerbolzen nicht mehr entfernt werden, sondern kann in seiner Position verbleiben.
Die passende Tiefe
Beim Rubin 10 MR wird die Arbeitstiefe entweder mechanisch über eine Lochkulisse oder auf Wunsch hydraulisch aus der Fahrerkabine heraus eingestellt. Um die Arbeitstiefe exakt zu regeln, kann bei der hydraulischen Arbeitstiefeneinstellung zwischen neuen und gebrauchte Scheiben unterschieden werden. In beiden Einstellungen lässt sich die Skala vollständig nutzen. Ein Anschlag beugt bei neuen Scheiben einem Verstopfen durch zu tiefes Arbeiten vor.
Der Rubin 10 TF ist immer mit der hydraulischen Tiefenverstellung ausgestattet und pendelt hierüber - der Bolzen als Anschlag entfällt. Die Skala ist weiterhin voll nutzbar, muss aber zweigeteilt betrachtet werden, da sie den Zustand der Scheiben widerspiegelt. So wird bei neuen Scheiben der Einstellbereich zwischen 1 und 5 gezeigt und verschiebt sich mit zunehmenden Verschleiß hin zum Bereich 5 bis 10 für gebrauchte beziehungsweise verschlissene Scheiben.

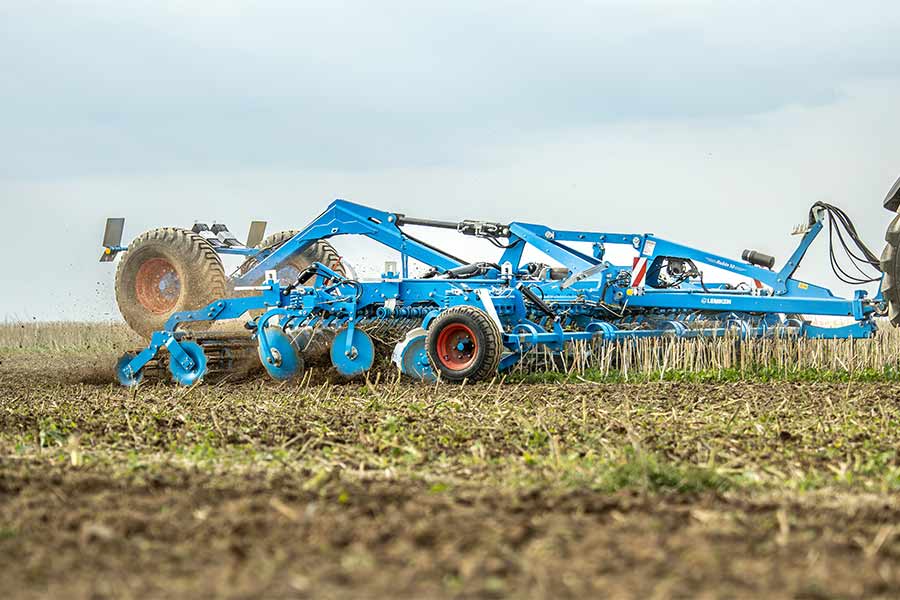

Zielgenaue Führung
Der aufgesattelte Rubin 10 TF kann mit Tasträdern ausgestattet werden. Sie sorgen bei wechselnden Bodenverhältnissen für eine gleichmäßige Arbeitstiefe und einen ruhigen Lauf sowie ein exaktes Anschlussfahren in Hanglagen. Dank innerhalb des Gerätes angeordneten Rädern ist die Wendigkeit am Vorgewende vorbildlich. Das hydraulisch geschlossene, selbstabgleichende System erfordert kein zusätzliches Steuergerät.
Aufwertung zum Multitool
Sollen Zwischenfrüchte gleichzeitig mit der Stoppelbearbeitung ausgesät werden, kann der Rubin 10 mit dem MultiHub kombiniert werden. Der MultiHub kann halbseitig abgeschaltet werden, um Überlappungen zu vermeiden. Für die angebaute Version steht der MultiHub mit 200 l Behältervolumen zur Verfügung, für die aufgesattelten Geräte die Variante mit 500 l Fassungsvermögen.
Scheiben in besonderer Stellung
Die Hohlscheiben des Rubin 10 sind einzeln an einem hochvergüteten Halm angebracht. Dessen spezielle Form sorgt für maximalen Freiraum zwischen den Werkzeugen. Die Scheiben sind um 20° zum Boden schräg gestellt. Zur Fahrtrichtung beträgt die Schrägstellung in der vorderen Reihe 17° nach außen und in der hinteren Reihe 15° zur Mitte. Der auf 1.350 mm vergrößerte Balkenabstand sorgt beim Rubin 10 TF für noch mehr Freiraum und minimiert damit die ohnehin geringe Verstopfungsgefahr zwischen den Scheibenreihen noch einmal zusätzlich.
Scheibenanordnung
Dank der patentierten Anordnung der mittleren Scheiben wirken die Kräfte auf beiden Seiten symmetrisch. Auf diese Weise wird ein Seitenzug verhindert, es lassen sich hohe Flächenleistungen erzielen und gleichzeitig Kraftstoff einsparen. Mit den versetzt angeordneten mittleren Scheiben werden Verstopfungen vermieden und eine ganzflächige sowie gleichmäßige Bearbeitung gewährleistet - auch unter sehr feuchten und klebrigen Bedingungen. Das Resultat: ein optimales Misch- und Krümelergebnis.

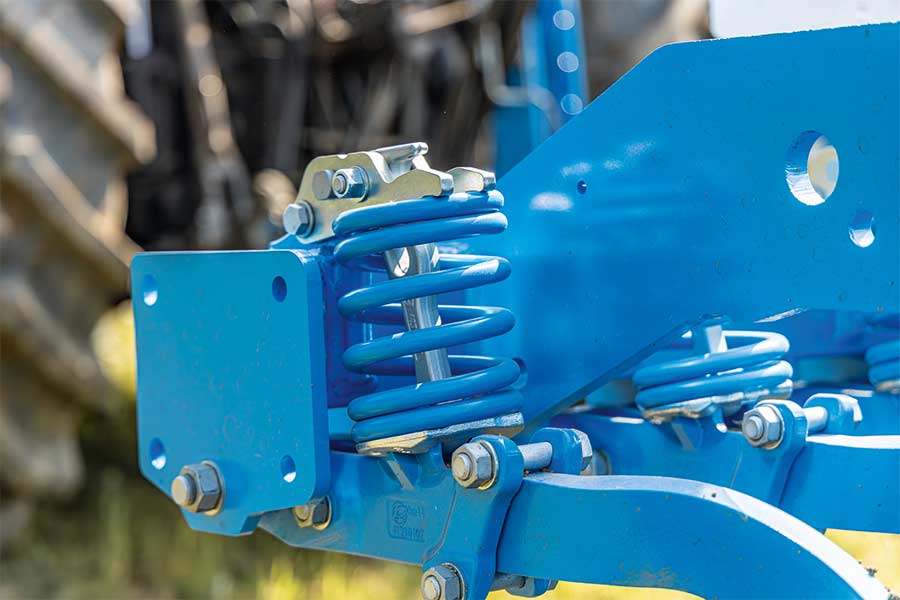

Rückschlagdämpfung
Bei Hindernissen weichen die Scheiben einzeln nach oben aus und werden schnell wieder in die Arbeitsposition zurückgeführt. Dabei drückt die Spiralfeder in der Ausgangslage den Anschlag nach oben. Beim Auslösen wird die Feder zusammengedrückt, der Anschlag bleibt oben. Nach dem Auslösen federt das Element nach unten durch. Der Anschlag kann sich nach unten bewegen, sodass sich die Rückschlagenergie der Feder im Boden abbaut. Somit erfolgt ein gedämpfter Rückschlag der Überlastsicherung. Die Federenergie wird im Boden abgebaut, es gibt keine zusätzliche Belastung für den Rahmen.

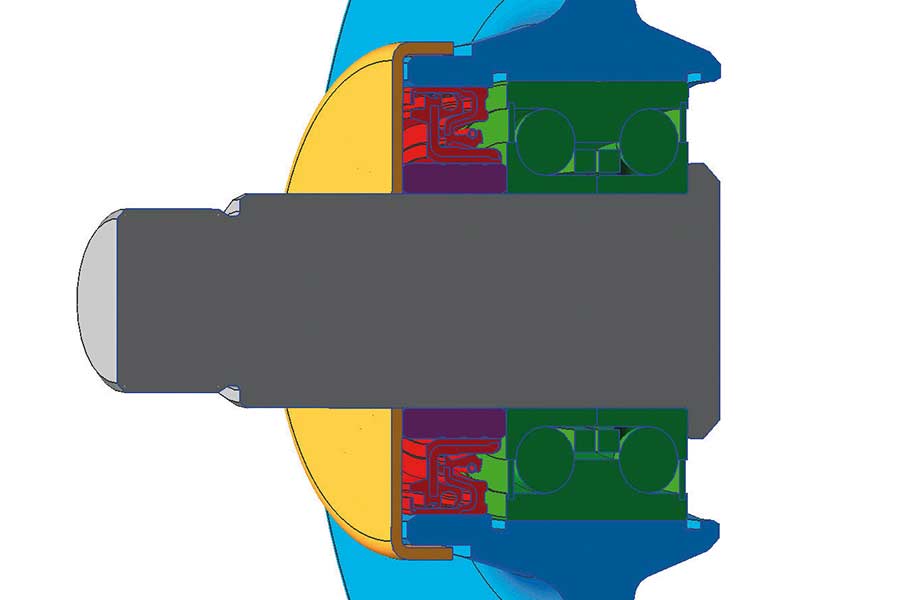

Scheibenlagerung
Die Hohlscheibenlagerungen der Kurzscheibenegge sind als wartungsfreie Axial-Schrägkugellager ausgeführt, sodass sie weder abgeschmiert noch nachgestellt werden müssen. Schutzkappen, Förderscheiben und sechsfache Kassettendichtungen schützen die Lager mehrfach.
Bestens vorbereitet
Mähdrescher hinterlassen immer häufiger ungleichmäßig verteiltes Stroh auf dem Feld. Daher verrotten Ernterückstände stellenweise langsam und ungleichmäßig und können die Entwicklung der Folgekultur negativ beeinflussen. Abhilfe schaffen hier in das System integrierte Vorwerkzeuge.
Eine selbstsichernde Vorrichtung ermöglicht die einfache Arbeitstiefeneinstellung der Striegel. Eine zusätzliche Arretierung ist nicht notwendig. Die schnelle Anpassung an wechselnde Arbeitsbedingungen sorgt für ein optimales Arbeitsergebnis.
Der selbstregulierende Strohstriegel wird der bei aufgesattelten Kurzscheibeneggen vor der ersten Scheibenreihe montiert. Er zieht Ernterückstände auseinander und gibt sie portionsweise an die Scheiben. Das hydraulisch geschlossene System erfordert kein zusätzliches Steuergerät. Beim Transport und am Vorgewende klappt der Striegel automatisch nach hinten ein und gewährt ausreichend Freiraum für den Traktor.
Für eine optimale Einebnung des Saatbetts sorgen 150 mm breite, federnde Planierzinken. Der Anstellwinkel der Zinken lässt sich hydraulisch einstellen.

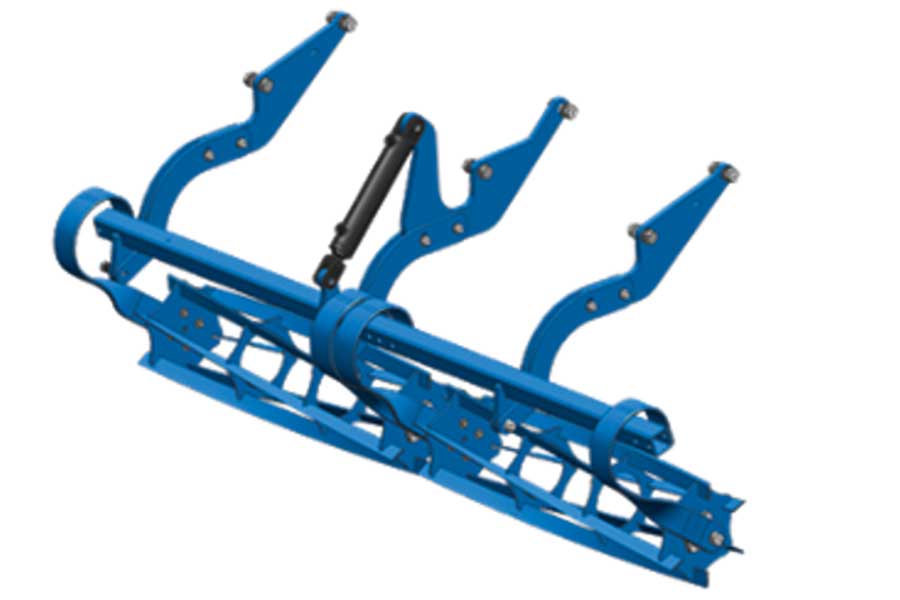

Soll mit der Rubin 10 viel organische Masse eingearbeitet werden, so ist die hydraulisch einstellbare Schneidwalze mit 6 Messern das passende Werkzeug. Das offene, gewendelte Design der Walze mit 320 mm Durchmesser verhindert Verstopfungen und sorgt für einen ruhigen Lauf. Die Walze rollt über den Boden und zerkleinert dabei Stroh oder Zwischenfrüchte zuverlässig. Sie sparen sich damit einen zusätzlichen Arbeitsgang mit einem Mulcher.
Perfekt im Nachgang
Dank des großen Walzenprogramms ist für jeden Standort und jede Bodenart die richtige Walze dabei, gleich ob Einzel- oder Doppelwalze. Durch das neuartige Walzenschnellwechselsystem ist es nun möglich, die Walzen je nach Bedingung zu tauschen.

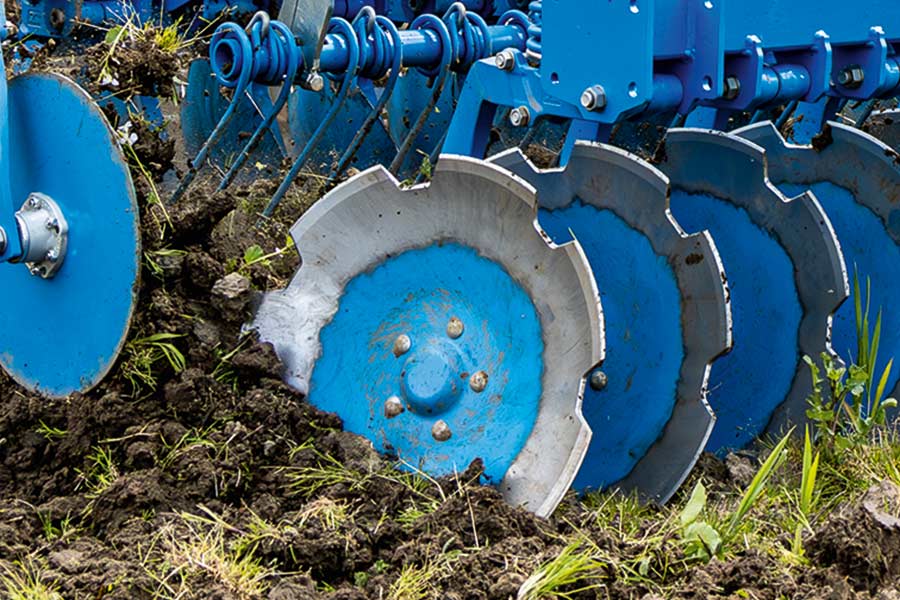

Prallstriegel
Der für beide Varianten optional verfügbare Prallstriegel hinter der ersten Reihe Hohlscheiben kontrolliert den Fluss des Erdstroms, welcher bereits vor der zweiten Reihe wieder beruhigt wird. Auf diese Weise sorgt der Prallstriegel für eine für eine noch intensivere Mischung und Krümelung des Bodens.

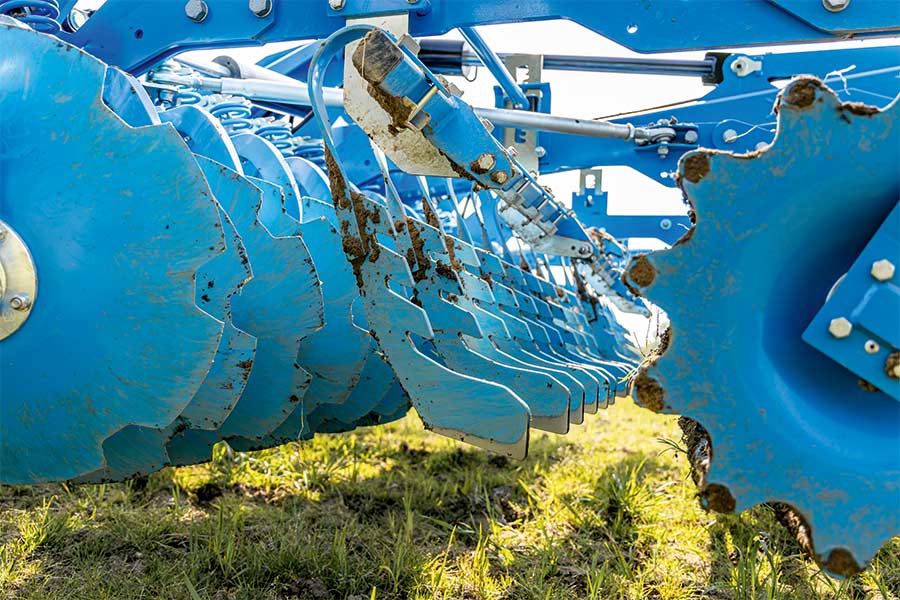

Nivellierstriegel
Der Nivellierstriegel hinter der zweiten Scheibenreihe hinterlässt eine ebene Oberfläche, indem er den Erdstrom umlenkt und dadurch perfekt einebnet.

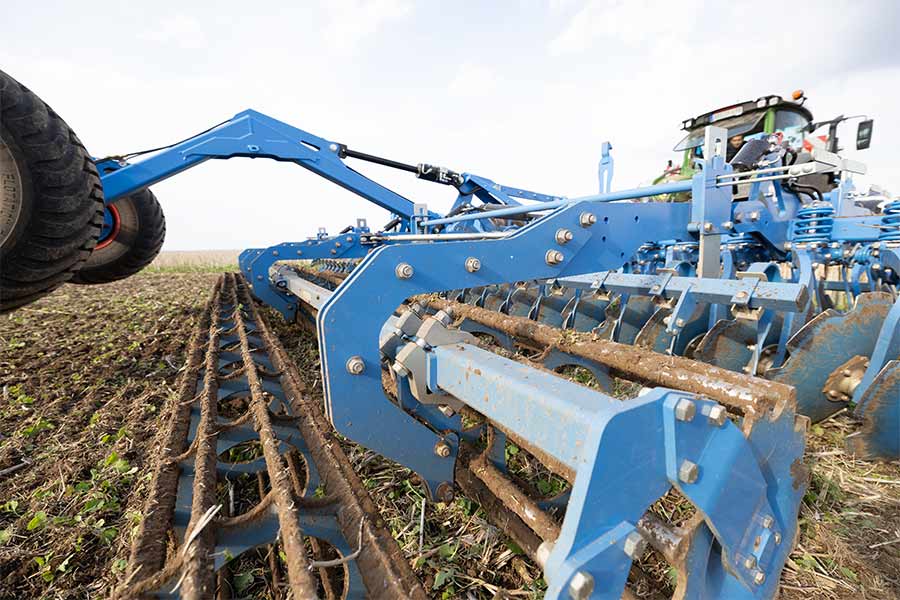

Walzenschnellwechselsystem
Bodenverhältnisse wechseln von Standort zu Standort. Um immer das perfekte Arbeitsergebnis zu erhalten, müssen Werkzeuge angepasst werden. Mit dem Schnellwechselsystem lassen sich die nachlaufenden Walzen mit wenig Aufwand tauschen. So können Sie aus dem breiten Walzenprogramm den für Ihren Boden und Bearbeitungstiefe passende Nachläufer wählen.
Wählen Sie eine Variante
- TF = Trailed Foldable (aufgesattelt klappbar)
- MR = Mounted Ridgid (angebaut starr)
Technische Daten
| Rubin 10 TF/400 | Rubin 10 TF/500 | Rubin 10 TF/600 | Rubin 10 TF/700 | |
|---|---|---|---|---|
| Arbeitsbreite (cm) | 400 | 500 | 600 | 700 |
| Traktorleistung PS von - bis | 176-240 | 221-300 | 265-360 | 309-420 |
| Traktorleistung KW von - bis | 103-140 | 129-175 | 154-210 | 180-245 |
| Gewicht ohne Walze | 4540 kg | 4729 kg | 5190 kg | 6361 kg |
| Scheiben | 32 | 40 | 48 | 56 |
| Scheibendurchmesser (mm) | 645 | 645 | 645 | 645 |
| Strichabstand (cm) | 12,5 | 12,5 | 12,5 | 12,5 |
| Strichabstand Scheiben (cm) | 12,5 | 12,5 | 12,5 | 12,5 |
| Transportbreite (m) | 2,96 | 2,96 | 2,96 | 2,96 |
Grundausrüstung
- Transport-Aufsatteleinrichtung
- Achse mit Radgröße 16.0/70-20, 1.070 x 418 mm
- Unterlenkeranschluss Kat. 3 (wahlweise Kat. 4N=L3 Z4 oder Kat. 4)
- Rahmenhöhe 80 cm
- Nivellierstriegel mit Komforteinstellung hinter zweiter Scheibenreihe
- Hohlscheiben Dural Disc 645 x 6 mm, gezackt mit automatischer Überlastsicherung
- Hydraulische Einklappung mit automatischer Transportverriegelung
- Hydraulische Tiefeneinstellung
- Selbsteinstellende Tasträder beim Rubin 10 TF/700, mit Radgröße 10.0/75-15.3, 770 x 277 mm
- Mechanisch einschwenkbare äußere Hohlscheiben beim Rubin 10 TF/700
- Ohne Walze
- Ohne Beleuchtungsanlage
- Ohne Bremsanlage
Die Verfügbarkeit und Grundausrüstung der Maschine kann je nach Land abweichen. Bitte kontaktieren Sie Ihren Händler.
