Diamant 18
- 6-8 Furchen
- Großtraktoren bis 650 PS (478 kW)
- Vierkantprofilrahmen 180 x 180 x 12,5 mm
Für extreme Einsatzbedingungen
Der robuste Diamant 18 ist mit seinen 6 bis 8 Furchen und dem massiven Vierkantprofilrahmen von 180 x 180 x 12,5 mm speziell für Großtraktoren bis zu 650 PS und extreme Einsatzbedingungen ausgelegt. Nichtsdestotrotz lässt sich der Aufsatteldrehpflug einfach einstellen.
Highlights des Diamant 18
- Optimaler Bodeneinzug
- Stabile Bauweise
- Aufsattelrad hinter dem Grundrahmen
- Kleinstmögliche Wenderadien am Vorgewende
„Für das perfekte Produkt ist das Saatbett ausschlaggebend. Der Pflug ist eines der dafür unverzichtbaren Werkzeuge.“
Felix Bergmeister, Betriebsleiter Gemüsering Jessen
Der Diamant 18 auf einen Blick
Optimale Balance
Besonders auf trockenen Böden kann der Diamant 18 durch einen optimalen Bodeneinzug und eine stabile Bauweise punkten. Dazu trägt nicht nur das Plus an Gewicht, sondern auch die überarbeitete Radposition bei. Um das zusätzliche Rahmengewicht für den Bodeneinzug bestmöglich nutzen zu können, wurde das Aufsattelrad hinter dem Grundrahmen positioniert. So ziehen die Pflugkörper zuverlässig in den Boden ein und die gewünschte Arbeitstiefe wird konstant eingehalten.
Die neue Radposition geht mit einem deutlich niedrigeren Schwerpunkt einher, sodass geringere Drehkräfte auf den Pflug wirken und das Heckhubwerk entlastet wird.
Vorteile:
- schont die Bauteile
- sorgt für eine hohe Kippstabilität des Gespanns
- garantiert ein ruhiges Fahrverhalten
Auch mit verlängertem Radstand überzeugt der Diamant 18 mit einem neuartigen System zur Lenkung des Aufsattelrads durch optimales Handling.
Immer auf der Spur
Durch die Lenkung des Aufsattelrads passt sich der Lenkwinkel automatisch - in Abhängigkeit vom Drehvorgang – an und erlaubt so in Kombination mit dem 90-Grad-Einschlagwinkel am Pflugturm kleinstmögliche Wenderadien am Vorgewende. Zudem kann das Aufsattelrad für Rangierarbeiten in Ecken oder auf engen Vorgewenden auch aktiv hydraulisch angesteuert und manuell gelenkt werden. Der Lenkwinkel des Aufsattelrads kann nach dem Lenkeingriff durch Betätigung des Aushubs wieder in die Mittelposition zurückgestellt werden, sodass das Aufsattelrad parallel zu den Pflugkörpern ausgerichtet ist.

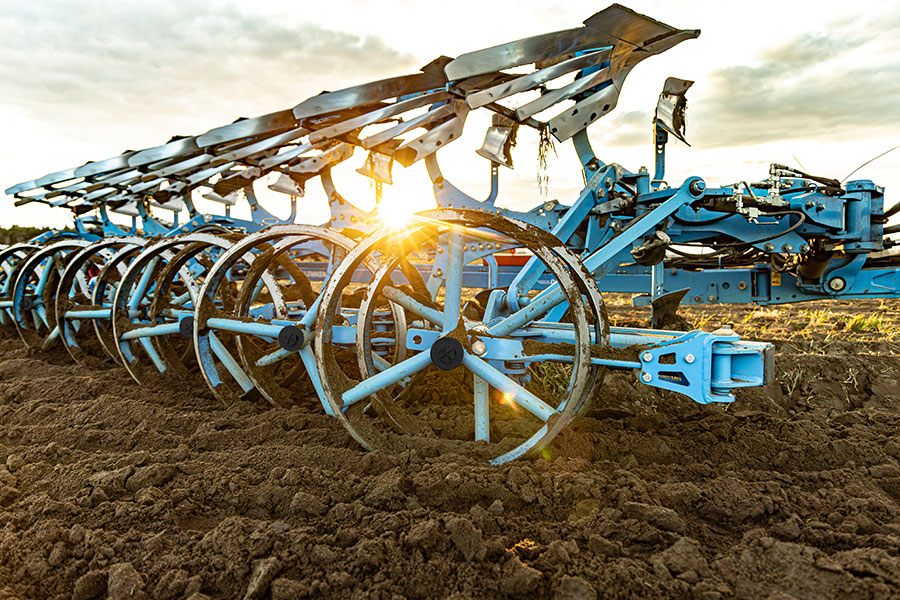

Einzigartige Kombination

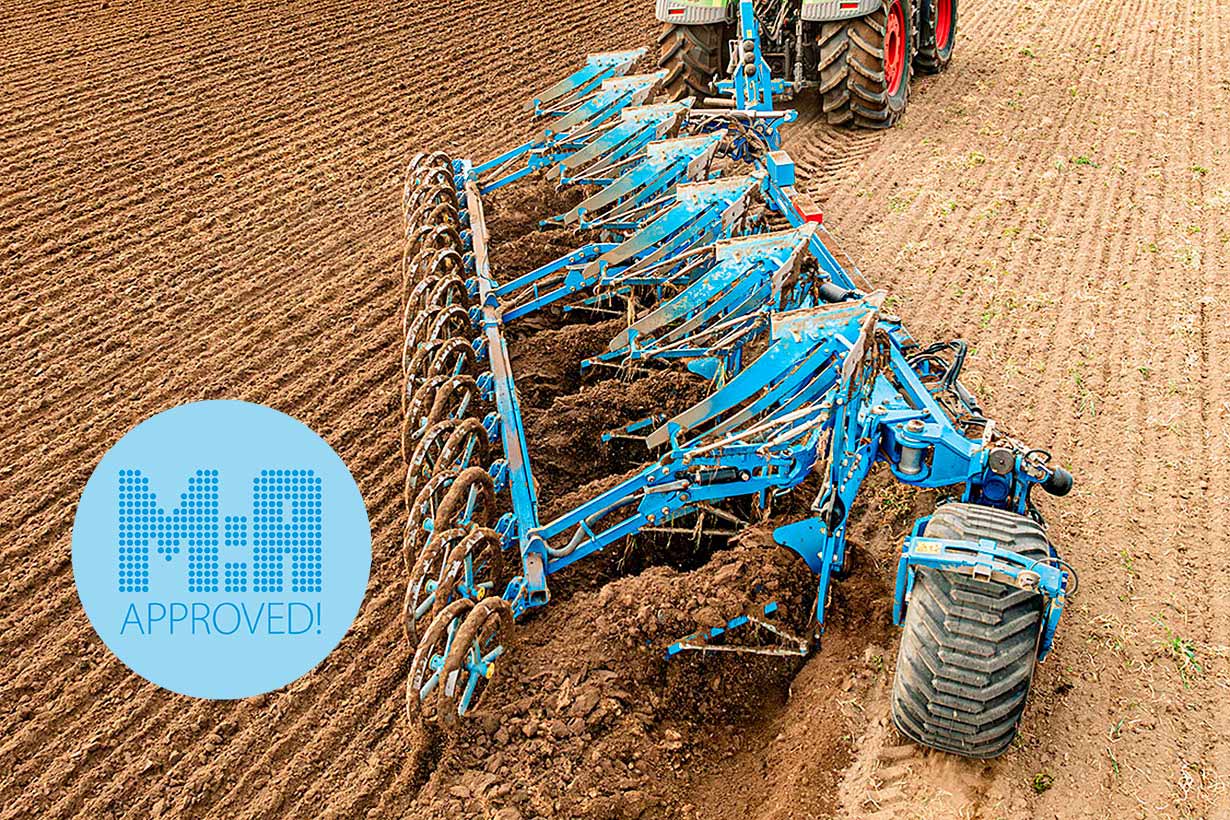

Dank der Bauweise mit Aufsattelrad hinter dem Grundrahmen und dem niedrigen Schwerpunkt des Diamant 18 kann dieser nun auch mit dem integrierten Packer FlexPack ausgestattet werden. Integrierte Packer sind permanent mit dem Pflug verbunden. Damit sind sie eine effektive und zeitsparende Lösung für eine gute Rückverfestigung, da sie nicht separat zum Feld transportiert werden müssen.
Der FlexPack läuft parallel zum Pflugrahmen und passt sich somit flexibel an die variable Arbeitsbreite des Pflugs an. Das Ergebnis: eine gleichmäßige Rückverfestigung ohne Überlappungen oder Lücken.
- Zur Anpassung an wechselnde Boden- und Einsatzbedingungen kann der FlexPack zusätzlich zu seinem Eigengewicht hydraulisch mit Druck beaufschlagt werden.
- Die Packerringe sind paarweise versetzt angeordnet und dadurch unanfällig für Verstopfungen.
- Mit dem V-Profil haben sie einerseits eine gute Packwirkung und verhindern andererseits ein zu tiefes Einsinken auf leichten Böden.
Bewährte Technik smart gemacht
Bereit für den nächsten Schritt
Steuergeräte können bei der Vielzahl an Hydraulikfunktionen zum begrenzenden Faktor werden. Das LET 24, ein zusätzliches Bedienterminal zur Bündelung von Hydraulikfunktionen, löst dieses Problem. Bis zu vier Hydraulikfunktionen am Pflug lassen sich damit auf zwei Steuergeräten am Traktor abbilden:
- Lenkung und Vorderfurchenbreite sowie Aushub und Tiefeneinstellung werden dabei mit je einem Steuergerät bedient.
- Alle Hydraulikfunktionen werden am 2,4-Zoll-Farbdisplay angezeig.
- Es kann komfortabel per Knopfdruck zwischen den anzusteuernden Funktionen gewechselt werden.
Wählen Sie eine Variante
- V = Hydraulische Arbeitsbreiteneinstellung
- U = Hydraulische Non-Stop-Überlastsicherung OptiStone
- L = Langer Rahmen
Technische Daten
| Diamant 18 6 L 100 | Diamant 18 7 L 100 | Diamant 18 8 L 100 | Diamant 18 6 L 120 | Diamant 18 7 L 120 | |
|---|---|---|---|---|---|
| Traktorleistung PS ab | 180 | 210 | 240 | 180 | 210 |
| Traktorleistung KW ab | 132 | 154 | 177 | 132 | 154 |
| Gewicht (kg) | 3.055 | 3.321 | 3.587 | 3.117 | 3.395 |
| Arbeitsbreite pro Furche (cm) | 33, 38, 44, 50 | 33, 38, 44, 50 | 33, 38, 44, 50 | 40, 45, 53, 60 | 40, 45, 53, 60 |
| Furchen | 6 | 7 | 8 | 6 | 7 |
| Körperabstand (cm) | 100 | 100 | 100 | 120 | 120 |
Grundausrüstung
- Pflugturm mit Unterlenkeranschluss Kat. 3 (wahlweise Kat. 3N=L2 Z3 oder Kat. 4N=L3 Z4)
- Vierkantprofilrahmen 180 x 180 x 12,5 mm
- Werkzeugbox, Werkzeug und Abscherschrauben
- Abstellstütze
- Rahmenhöhe 80 cm
- Mechanische Tiefeneinstellung
- Aufsattelrad 500/45-22.5, 1.020 x 500 mm mit Federung und Dämpfer
- Vertikale Zugpunkteinstellung (nur in Verbindung mit Onland-Ausführung)
- Geteilte aufgepanzerte Schare (wahlweise einteilige aufgepanzerte Steinschare oder Scharspitzen in gekröpfter Ausführung)
- Dural Körperform wahlweise B, C, D oder W
Die Verfügbarkeit und Grundausrüstung der Maschine kann je nach Land abweichen. Bitte kontaktieren Sie Ihren Händler.
